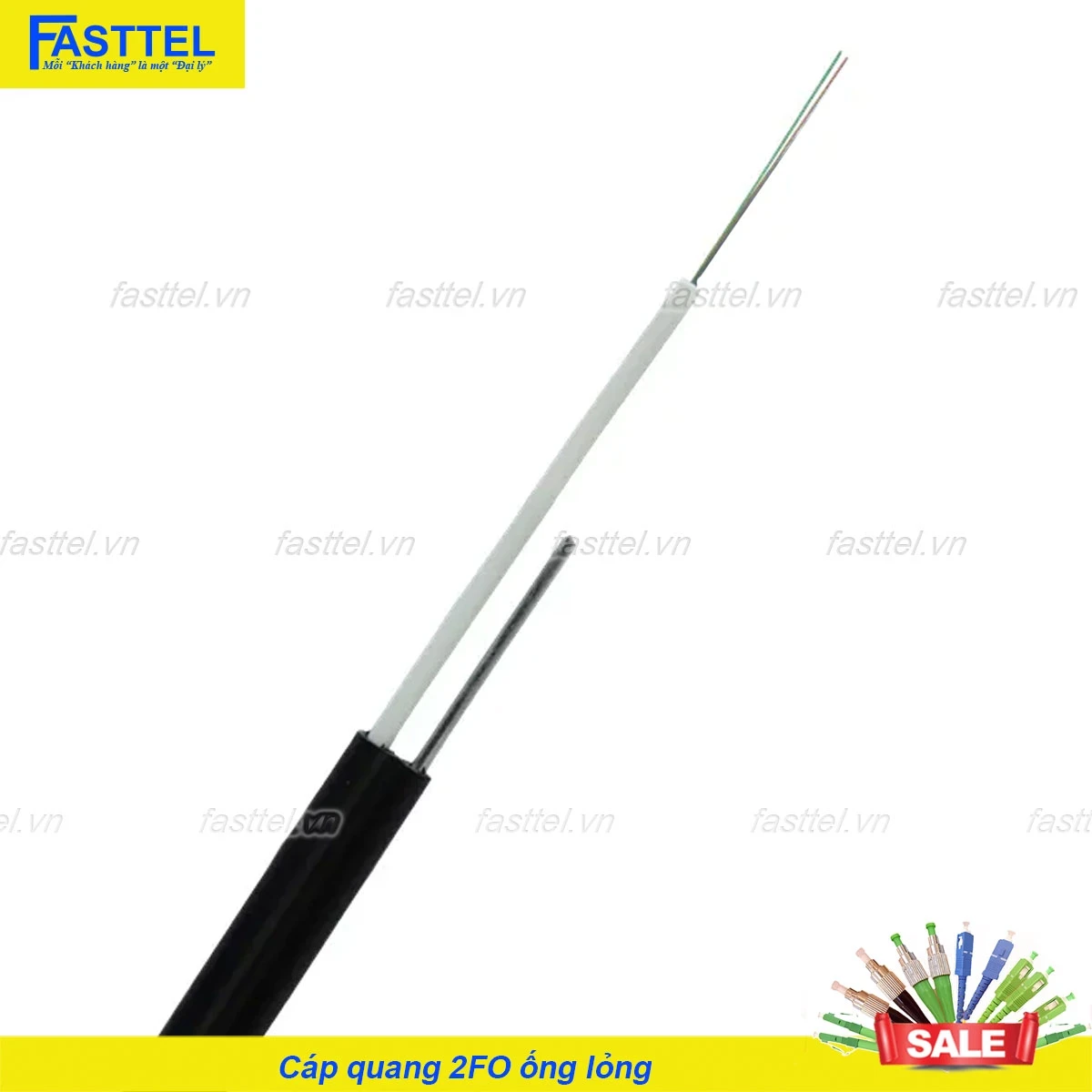

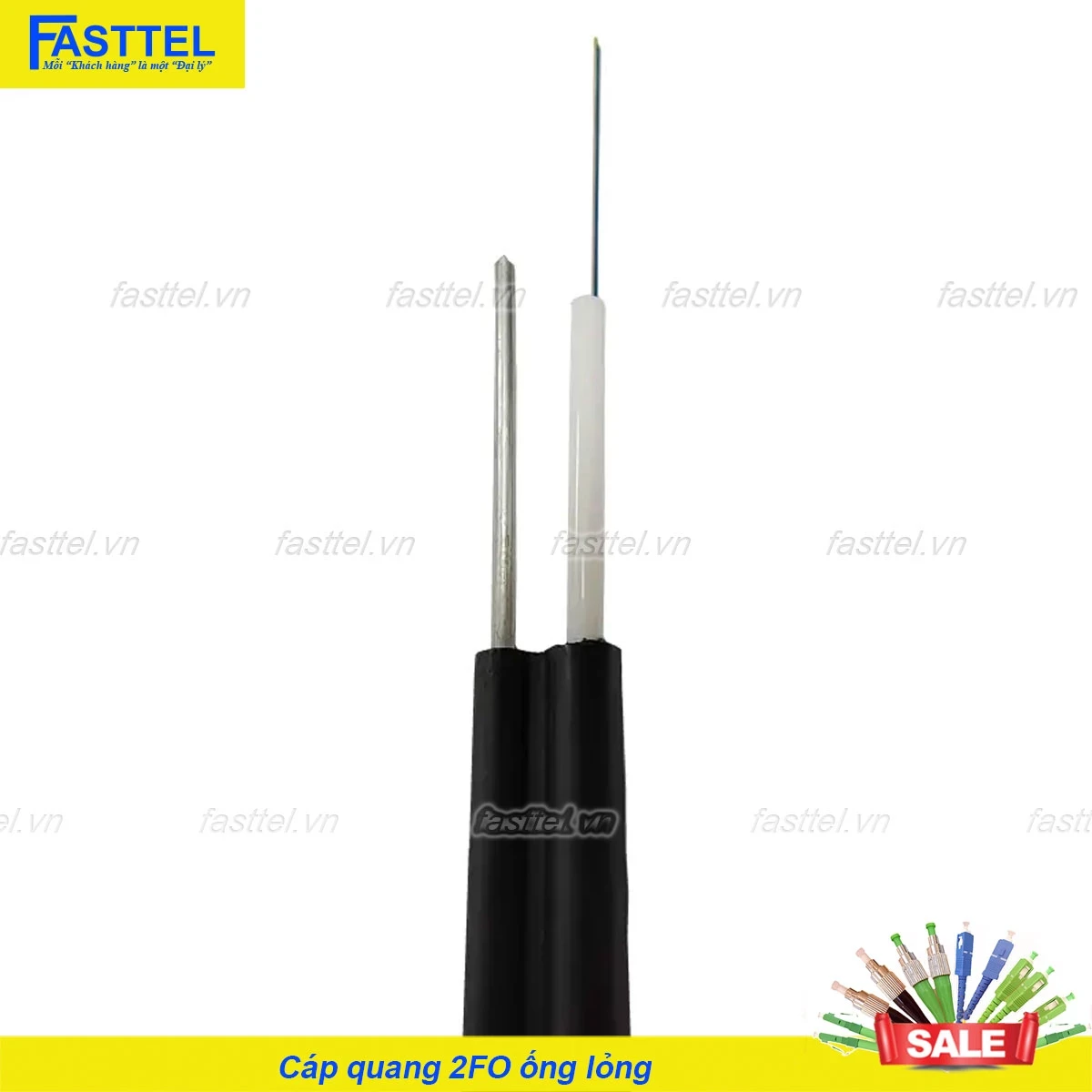

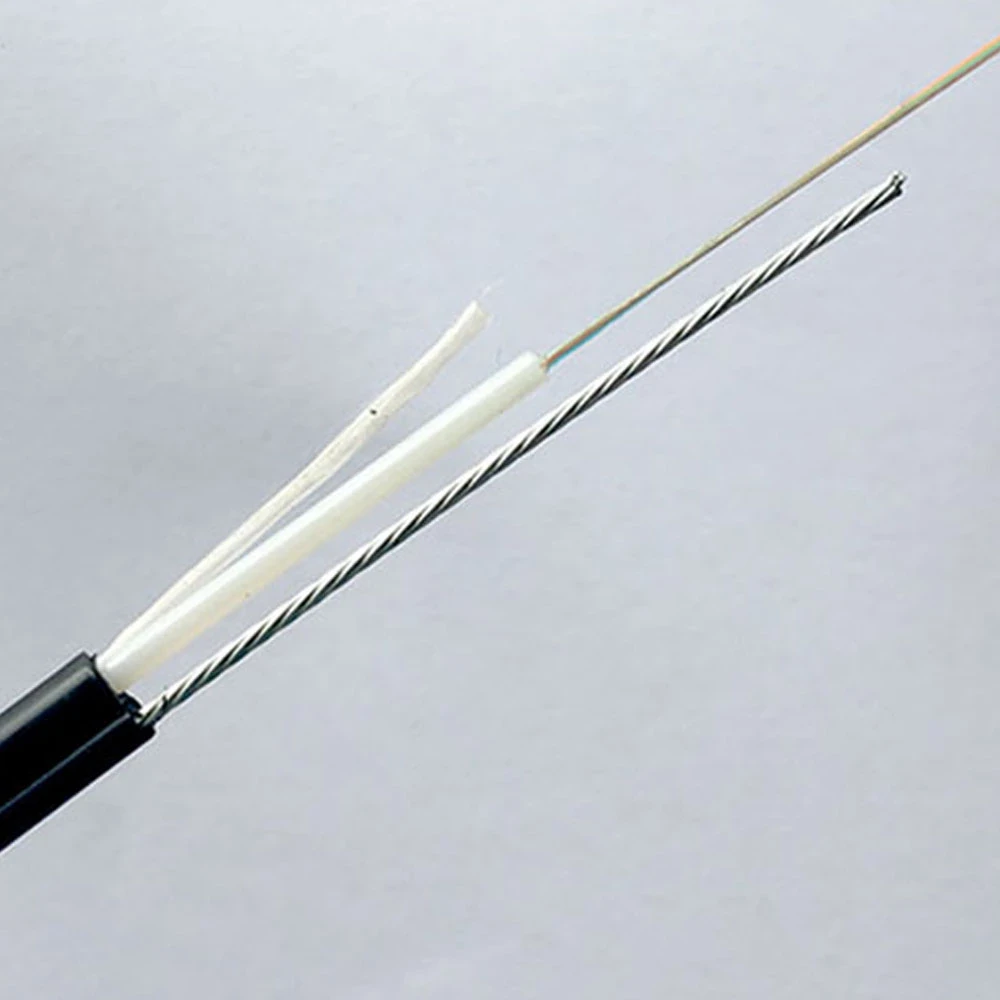

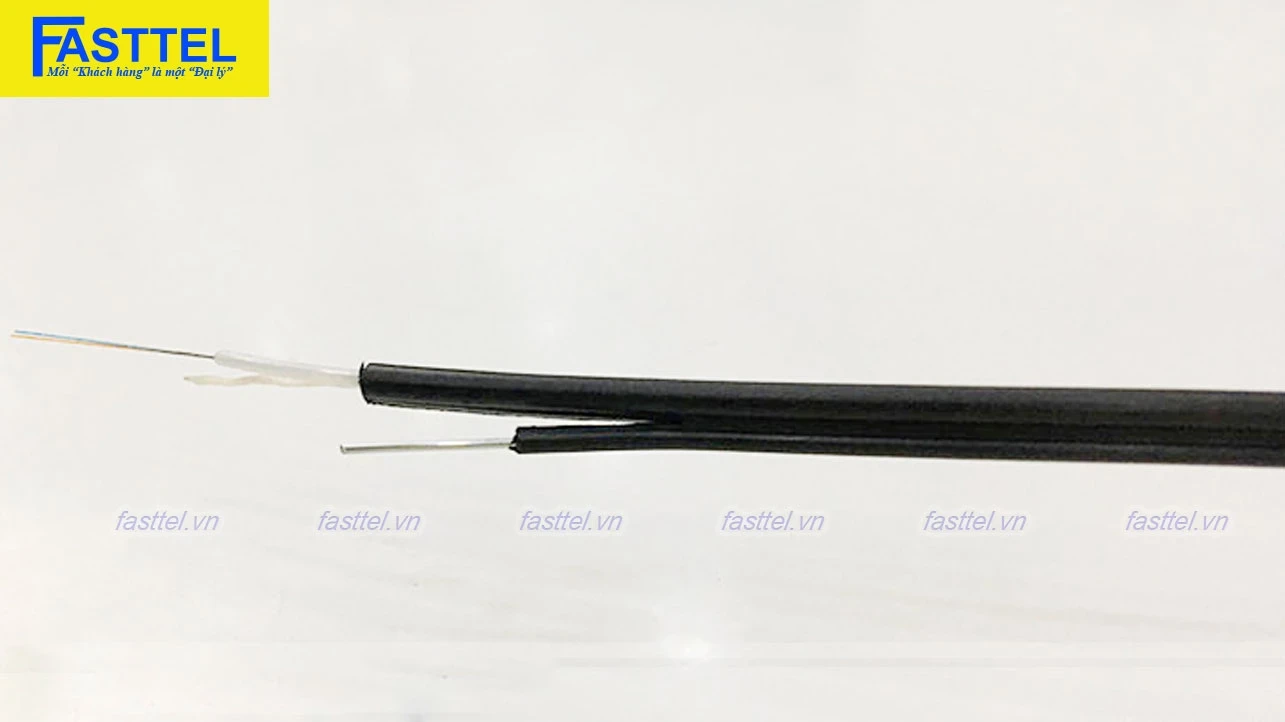

Cáp quang 2FO (ống lỏng) là một loại cáp quang có cấu trúc đặc biệt, trong đó các sợi quang được đặt bên trong một ống lỏng chứa gel bảo vệ. Loại cáp này thường được sử dụng trong các môi trường ngoài trời, cáp treo, cáp chôn trực tiếp hoặc các ứng dụng cần chống chịu tốt với các yếu tố môi trường khắc nghiệt.
- Số sợi quang đã nhuộm mầu: 2FO

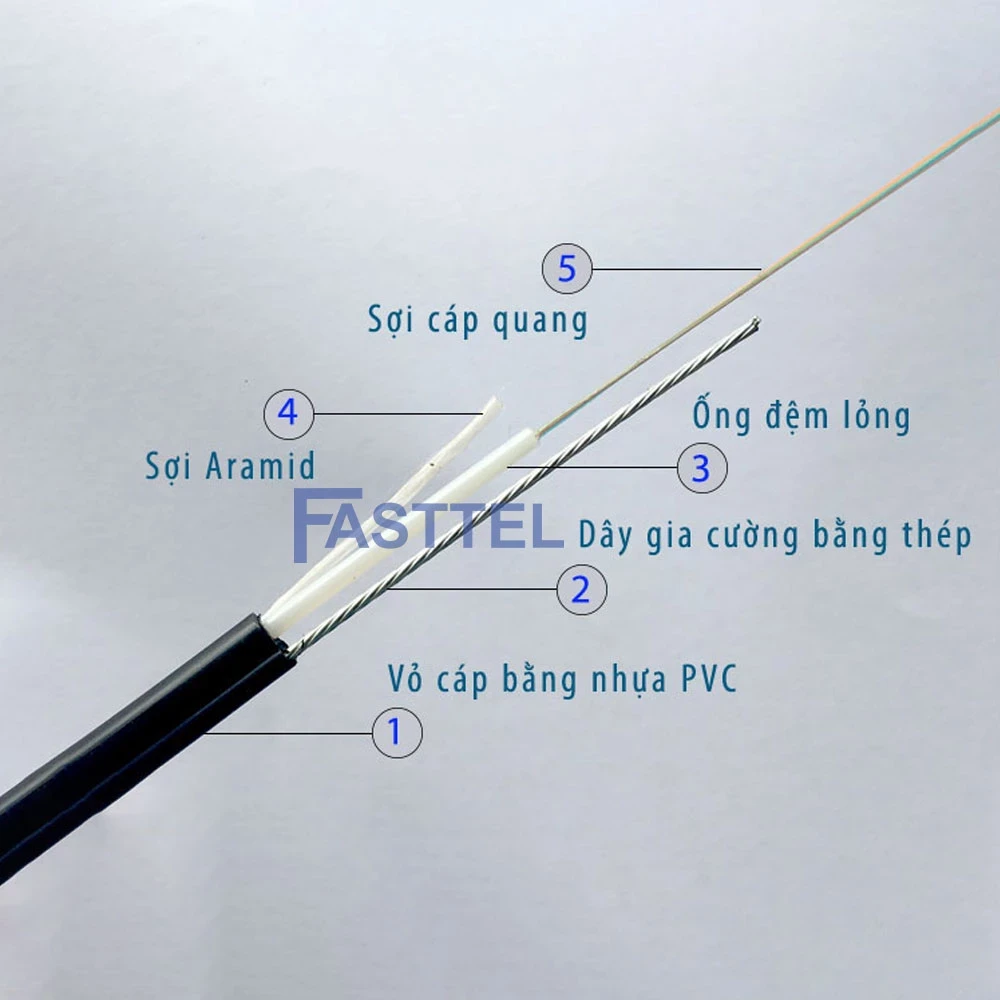

Ống lỏng:
- Vật liệu: PBT (Polybutylene Terephthalate)
- Đường kính ngoài: ≥ 1,8mm
- Đường kính trong: 1.2mm ± 0.1mm
- Chất điền đầy: Sử dụng Thixotropic Jelly Compound.
Dây treo:
- Thép bện mạ kẽm: ≥ Ø 0.33mm*7 sợi
- Kích thước cổ cáp: ≥ (0.5x0.5)mm
- Lớp bọc: chiều dày ≥ 0,5 mm, nhựa PE và bám chắc vào lõi thép bện (không xoay trượt quanh lõi thép)
Lớp vỏ ngoài:
- Vật liệu: Nhựa PE
- Độ dày trung bình: 1,0 mm ± 0,1 mm
- Thành phần gia cường: sợi Aramid Yarn
Sợi quang:
- Loại sợi quang: single mode 9/125um bao gồm 2 sợi quang, chuẩn ITUT G.652.D/G.657.D
- Bước sóng hoạt động của sợi quang: 1310nm và 1550nm.
- Ống đệm chứa và bảo vệ sợi quang được làm theo công nghệ ống đệm lỏng với quy cách của ống đệm lỏng trung tâm.
- Các khoảng trống giữa sợi và bề mặt trong của lòng ống đệm lỏng được điền đầy bằng một hợp chất đặc biệt chống sự thâm nhập của nước.
- Lớp nhựa HDPE chất lượng cao bảo vệ ngoài.
- Dây treo cáp bằng thép 1x1.2 mm.
- Được dùng như loại cáp treo FTTH.
Đánh dấu màu sợi quang
- Mã màu của sợi quang tuân theo tiêu chuẩn TIA/EIA-598-A:
- 1Fo: NA (Màu bất kỳ)
- 2Fo: 2 màu bất kỳ liền kề trong bảng mã mầu TIA/EIA-598-A
- 4Fo: 4 màu bất kỳ liền kề trong bảng mã mầu TIA/EIA-598-A
Thông số kỹ thuật của sợi quang
Cáp quang 2FO (ống lỏng) được thiết kế với 2 sợi quang đơn mốt theo tiêu chuẩn ITU-T G.657.A1 và TCVN 8696:2011, đảm bảo khả năng truyền dẫn dữ liệu ổn định, độ suy hao thấp, linh hoạt cho việc lắp đặt trong các hệ thống mạng FTTH và mạng nội bộ (LAN).
|
Thông số kỹ thuật
|
Đơn vị
|
Chỉ tiêu
|
Phương pháp đo
|
|
Hệ số suy hao
|
dB/km
|
Tại 1550nm
|
≤ 0,3
|
IEC 60793-1-40
|
|
Tại 1490nm
|
≤ 0,3
|
|
Tại 1310nm
|
≤ 0,4
|
|
Hệ số tán sắc
|
ps/nm.km
|
≤ 3,5 từ 1285nm đến 1330nm
|
IEC 60793-1-42
|
|
≤ 18 tại 1550nm
|
|
Hệ số PMD
|
ps/km1/2
|
≤ 0,2
|
IEC 60793-1-42
|
|
Bước sóng tán sắc về không
|
Nm
|
1300 ≤ λo ≤ 1324
|
IEC 60793-1-42
|
|
Độ dốc tán sắc
|
ps/nm2.km
|
≤ 0,092
|
IEC 60793-1-40
|
|
Bước sóng cắt
|
Nm
|
λcc ≤ 1260
|
IEC 60793-1-44
|
|
Suy hao uốn cong
(R =15mm × 10 vòng)
R - bán kính cong
|
dB
|
≤ 0,25dB tại 1550nm
|
IEC 60793-1-47
|
|
Suy hao uốn cong (R =10mm × 1 vòng)
R - bán kính cong
|
dB
|
≤ 0,75 tại 1550nm
|
IEC 60793-1-47
|
|
Đường kính trường mốt
|
µm
|
8,6 ± 0,4 tại 1310nm
|
IEC 60793-1-45
|
|
Tâm sai trường mốt
|
µm
|
≤ 0,5
|
IEC 60793-1-20
|
|
Đường kính lớp phản xạ
|
µm
|
125 ± 0,7
|
IEC 60793-1-20
|
|
Độ không tròn đều lớp phản xạ
|
%
|
≤ 1,0
|
IEC 60793-1-20
|
|
Đường kính lớp phủ ngoài
|
µm
|
245 ± 5
|
IEC 60793-1-21
|
|
Điểm suy hao tăng đột biến
|
dB
|
0,1
|
IEC 60793-1-40
|
|
Sức căng sợi quang
|
Gpa
|
≥ 0,69
|
IEC 60793-1-30
|
|
Lớp vỏ sơ cấp sử dụng vật liệu chống ảnh hưởng của tia cực tím (chất Acrylate) giảm thiểu tác động của môi trường bên ngoài.
|
|
Lớp vỏ sơ cấp trước khi nhuộm màu có đường kính danh định là 245µm ± 10µm, sau khi nhuộm màu có đường kính danh định 250µm ± 10µm sử dụng loại mực bền theo thời gian.
|
|
Khi thực hiện hàn nối, lớp vỏ sơ cấp phải có thể tách dễ dàng ra khỏi sợi mà không cần dùng hoá chất và không gây ảnh hưởng đến sợi.
|
