Cấu tạo của cáp quang thuê bao 1fo(core) FTTH bọc chặt

a. Lõi sợi quang (Core): Lõi sợi quang của cáp 1fo bọc chặt được làm bằng Silica và được bổ sung bằng Germanium, Cáp quang Singlemode có chỉ số chiết suất lớn hơn chỉ số chiết suất của lớp vỏ phản xạ
b. Lớp vỏ phản xạ (cladding): Lớp vỏ phản xạ của cáp được làm từ Silica, là phần bên ngoài bao bọc phần lõi cáp có tác dụng phản xạ ánh sáng trở lại lõi.
c. Lớp vỏ sơ cấp (Coating): được làm  bằng nhựa mềm, có đường kính 250 mm. Loại bảo vệ này có thể được loại bỏ dễ dàng bằng các dụng cụ tuốt vỏ cáp quang như kìm tuốt sợi quang. Lớp vỏ này có tác dụng bảo vệ cho sợi quang không bị suy hao do uốn cong và đảm bảo sợi không bị trầy xước.
d. Lớp vỏ bọc chặt (Tight buffer), Vỏ bọc chặt có đường kính (DTB) 900 mm hoặc 600 mm tùy hãng sản xuất hoặc theo yêu cầu đặt hàng của khách.

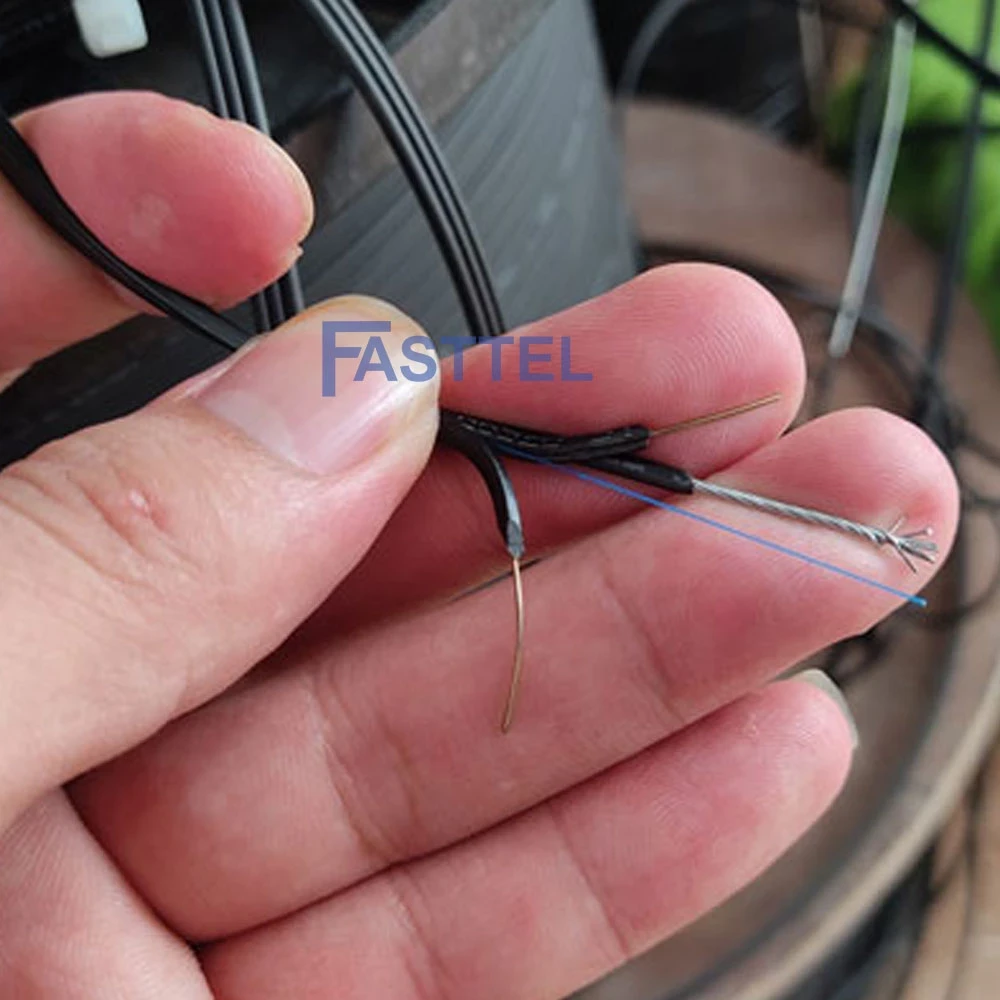

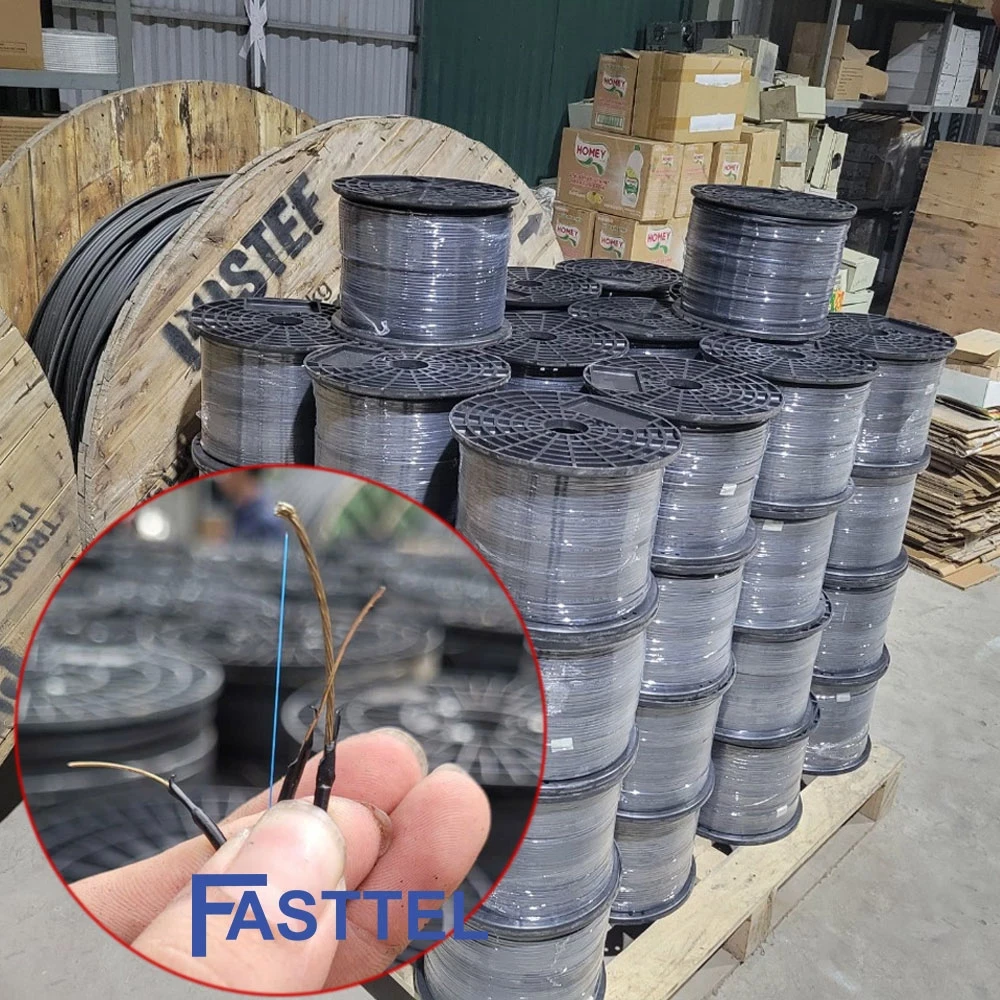

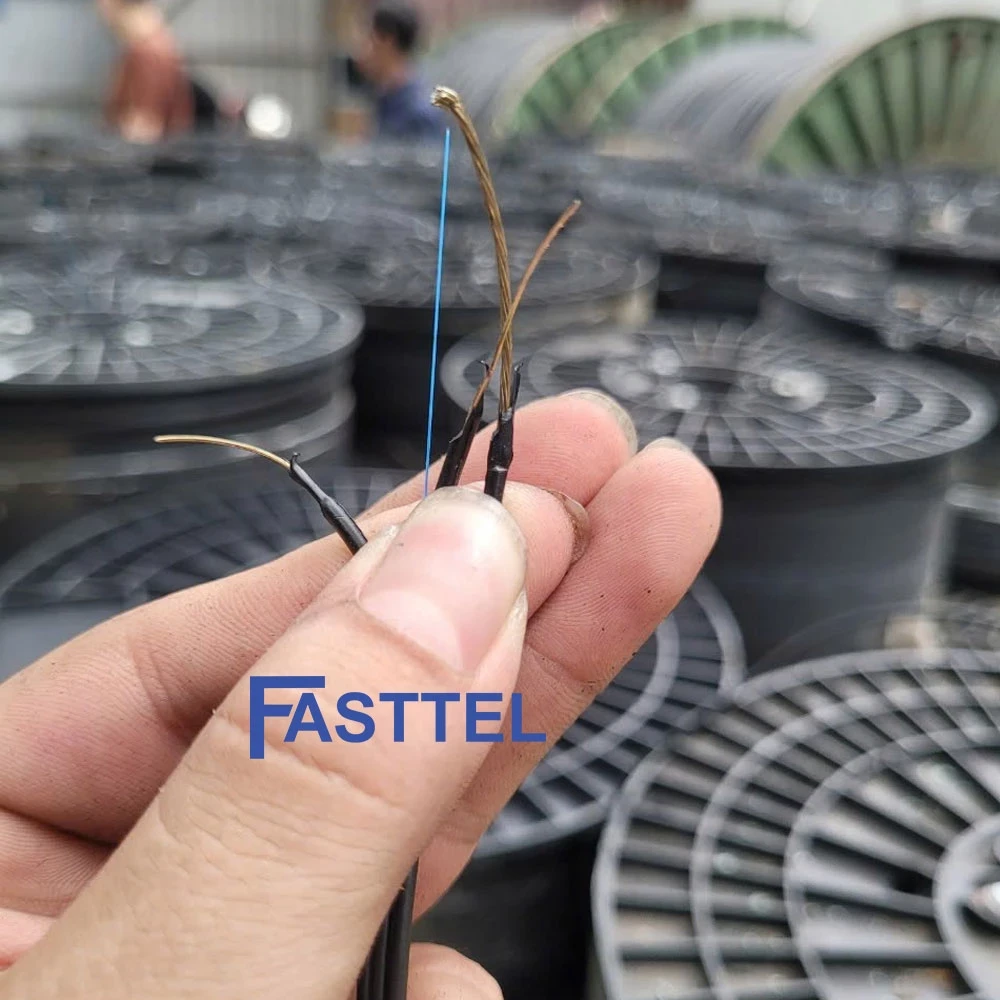

– Về mặt cấu trúc của cáp sợi quang bọc chặt gồm các thành phần sau:

a. Sợi quang bọc chặt (được bện xung quanh sợi gia cường trung tâm) số lượng 1 sợi, màu xanh dương hoặc màu cam.
b. Sợi gia cường trung tâm (nằm ở 2 bên cáp).
c. Lớp sợi Aramid (Kevlar): các sợi Aramid này được bện xung quanh sợi quang bọc chặt để bảo vệ sợi trước các tác động vật lý khi kéo cáp.
d. Sợi bóc (ripcord) để bóc vỏ ngoài một cách dễ dàng
e. Lớp vỏ ngoài cáp: Thường làm bằng nhựa PVC có khả năng uốn dẻo linh hoạt, chậm cháy và dễ dàng khi bóc

===================================================

Cáp quang 1 sợi (1 lõi, 1 core, 1Fo) là dây cáp quang 1Fo single mode (đơn mốt). Tên gọi khác: Dây thuê bao quang FTTH 1 sợi (1 lõi, 1 core, 1Fo). Cáp quang 1 sợi có cấu trúc sợi single mode (đơn mode), ống đệm chặt, đường kính sợi quang 9/125um. Dây cáp quang 1 sợi có sợi quang G652, G652D. Được sử dụng đi trong nhà (indoor), đi ngoài trời (outdoor) có dây treo chịu lực. Giá cáp quang 1 sợi (1 lõi, 1 core, 1Fo) rẻ nhất. Bán cáp quang 1 sợi giá rẻ. Viễn thông Đại Dương chuyên phân phối cáp quang 1 sợi (1 lõi, 1 core, 1Fo). Vận chuyển (Ship) toàn quốc.

Cáp quang 1 core (sợi, Fo, lõi) single mode có bước sóng 1310, 1550, 1627. Cáp quang 1 sợi có cấu trúc ống chặt. Hãng sản xuất cáp quang 1Fo: Postef, Sacom, Telvina, M3, Viettel. Vinacap, VNPT, VinaOFC, TBD, Samitel. Dây cáp quang 1 lõi truyền tín hiệu bằng tia sáng. Nên ít bị suy hao, tốc độ cao, đi xa. Ứng dụng truyền tín hiệu internet, camera, âm thanh. Sợi quang bọc chặt là sợi quang được bọc (sau lớp coating) thêm một lớp vỏ nhựa cứng. Lớp coating là lớp nhựa mềm cho phép thay đổi hình dạng và làm giảm lực tác động lên sợi. Lớp vỏ nhựa bọc chặt đảm bảo sợi luôn được giữ nguyên vị trí, do đó dễ dàng lắp đặt các bộ nối.

Thành phần Cáp quang 1 sợi (1 lõi, 1 core, 1Fo)

• Lõi sợi (Core): Lõi sợi quang được làm bằng Silica và được bổ sung bằng Germanium, có chỉ số chiết suất lớn hơn chỉ số chiết suất của lớp vỏ phản xạ
• Lớp vỏ phản xạ (cladding): Lớp vỏ phản xạ được làm từ Silica pha
•  Lớp vỏ sơ cấp (Coating): Lớp vỏ sơ cấp bằng nhựa mềm, đường kính 250 mm. Loại bảo vệ này có thể được loại bỏ dễ dàng bằng các dụng cụ tuốt vỏ. Lớp vỏ này bảo vệ cho sợi quang không bị suy hao do uốn cong và không bị trầy xước.
• Lớp vỏ bọc chặt (Tight buffer), đường kính (DTB) 900 mm hoặc 600 mm tùy nhà sản xuất.
• Về mặt cấu truc, cáp sợi quang bọc chặt thường gồm các thành phần sau:
• Sợi quang bọc chặt (được bện xung quanh sợi gia cường trung tâm).
• Sợi gia cường trung tâm (ở giữa cáp).
• Lớp sợi Aramid (Kevlar): các sợi này được bện xung quanh sợi quang bọc chặt để bảo vệ sợi trước các tác động vật lý khi kéo cáp.
• Sợi bóc (ripcord) để bóc vỏ ngoài một cách dễ dàng.
• Lớp vỏ ngoài: Thường làm bằng nhựa PVC vì khả năng uốn dẻo linh hoạt, chậm cháy và dễ dàng khi bọc.
• Tiêu chuẩn áp dụng: TCN 68-160: 1996; TCVN 6745-3: 2000

Mô tả Cáp quang 1 sợi (1 lõi, 1 core, 1Fo)

•  Sợi quang sử dụng trong cáp liên tục, không có mối hàn, hạn chế được suy hao tín hiệu.
• Sợi quang nằm lỏng và di chuyển tự do trong ống đệm. Ống đệm lỏng bảo vệ sợi quang khỏi những tác động cơ học.
•  Các khoảng trống giữa sợi và bề mặt trong của ống được điền đầy bằng hợp chất đặc biệt chống sự thâm nhập của nước.
• Các ống đệm lỏng được bện SZ xung quanh phần tử chịu lực trung tâm, bảo vệ cáp chịu được những tác động khi lắp đặt và môi trường

Cấu trúc Cáp quang 1 sợi (1 lõi, 1 core, 1Fo)

1. Sợi quang tiêu chuẩn  G652.D
2. Ống đệm lỏng nhồi dầu chứa 1 sợi quang (1Fo)
3. Phần tử chịu lực trung tâm phi kim loại (FRP)
4. Sợi chống thấm quấn quanh FRP
5. Băng chống thấm quấn quanh lõi cáp
6. sợi aramid róc vỏ cáp
7. Lớp nhựa HDPE bảo vệ bên ngoài

Đặc tính kỹ thuật Cáp quang 1 sợi (1 lõi, 1 core, 1Fo)

• Chiều dài tối đa: 5.000m
• Bán kính cong nhỏ nhất khi lắp đặt: 20 lần đường kính ngoài của cáp
• Bán kính cong nhỏ nhất sau khi lắp đặt: 10 lần đường kính ngoài của cáp
• Lực kéo lớn nhất khi lắp đặt: 2700N
• Lực kéo lớn nhất khi làm việc: 1300N
• Lực nén lớn nhất khi lắp đặt: 2000N/100mm
• Khả năng chịu va đập với E=10N.m r=150mm: 30 lần va đập
• Khoảng nhiệt độ bảo quản: -30 đến 60 độ
• Khoảng nhiệt độ khi lắp đặt:  -5 đến 50 độ C
• Khoảng nhiệt độ làm việc: -30 đến 60 độ C

Cáp quang 1 sợi (1 lõi, 1 core, 1Fo) lựa chọn tốt nhất cho giải pháp truyền tín hiệu quang đi xa với tốc độ cao mà suy hao đường truyền thấp nhất.

===================================================
