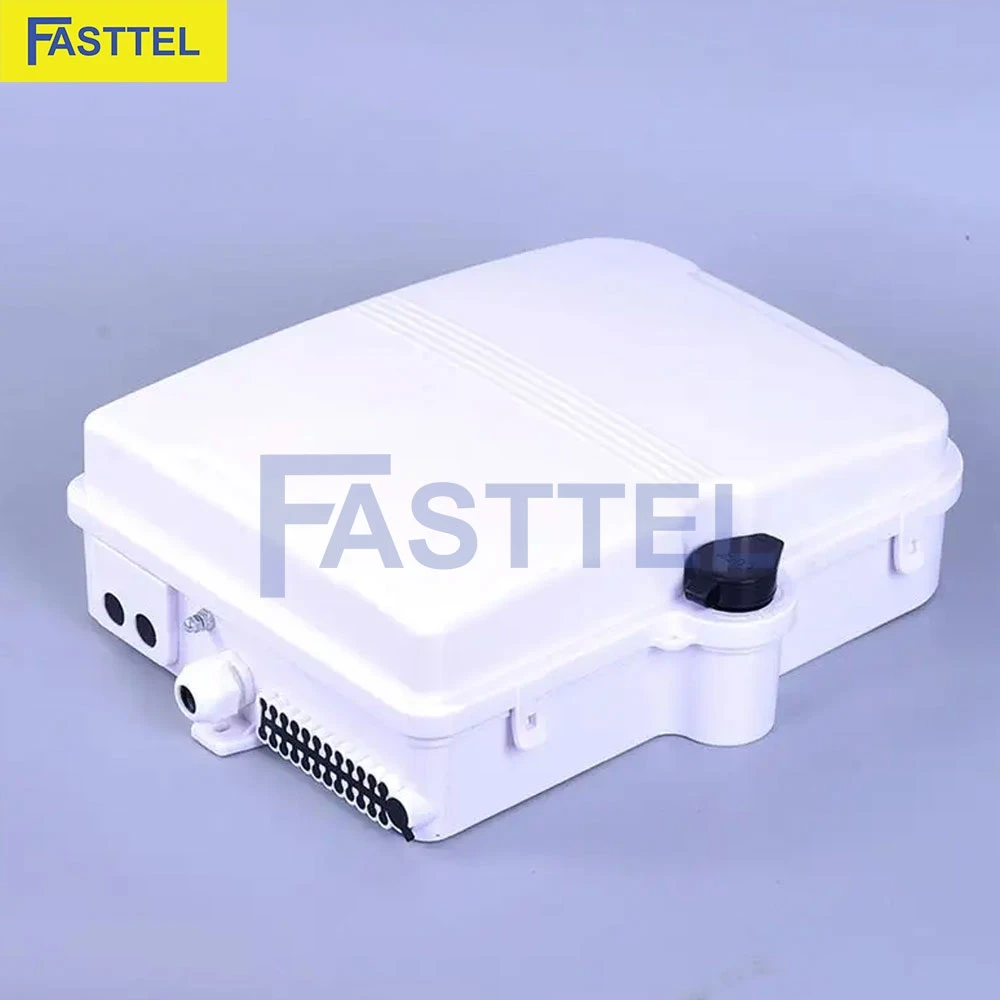

- Hộp phối quang ODF 16FO outdoor full PK là một thiết bị chuyên dụng, thiết kế để quản lý và phân phối cáp quang trong các môi trường ngoài trời. Sản phẩm này phù hợp cho các ứng dụng viễn thông quy mô lớn và trung bình, như mạng FTTx, hệ thống camera an ninh, và các kết nối mạng LAN.

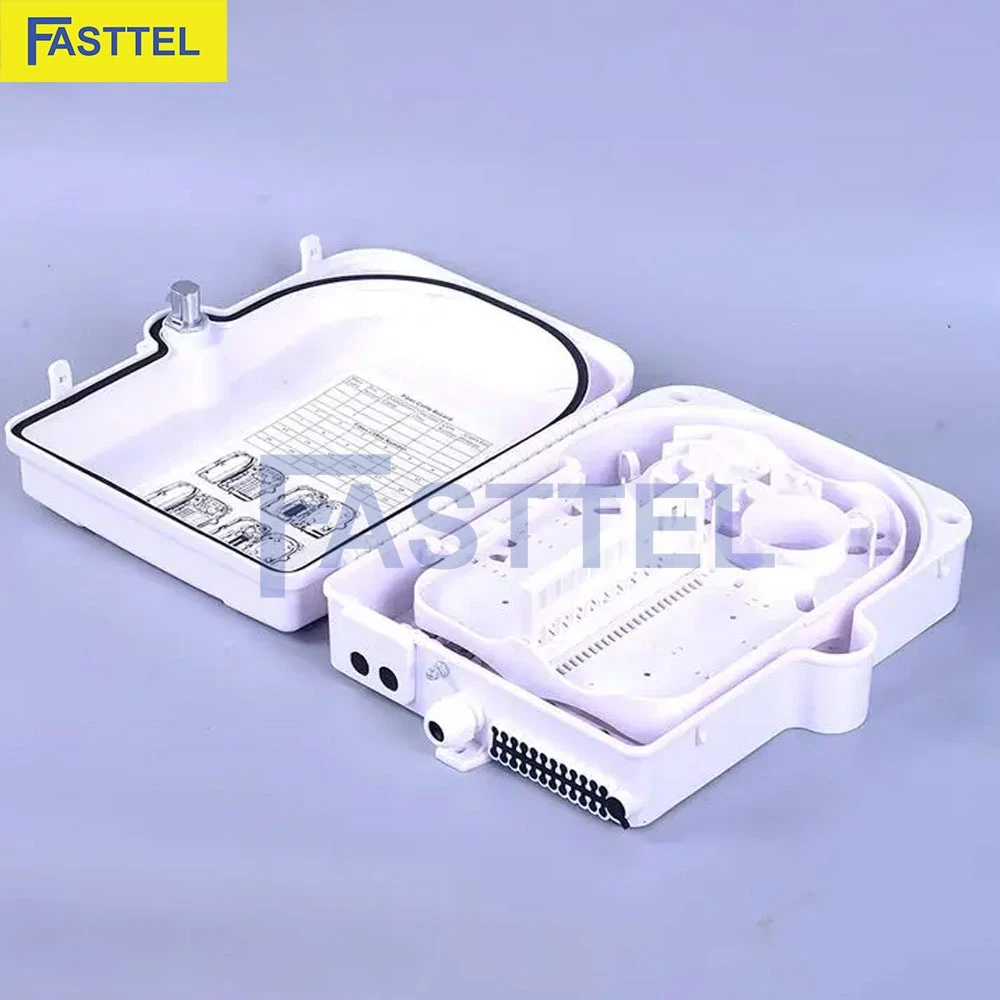

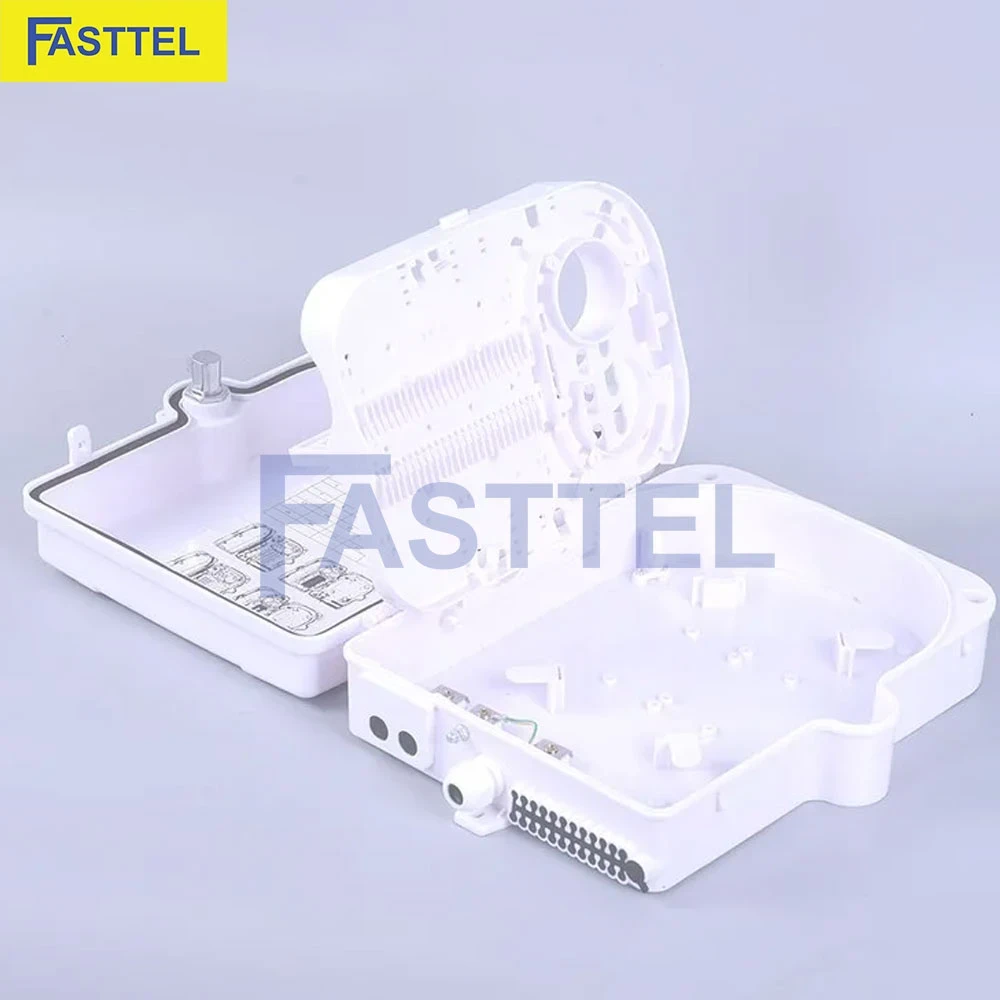

- ODF 16FO được trang bị panel gắn adapter, khay hàn quang tích hợp, và hệ thống quản lý cáp thông minh. Cửa mở dễ dàng giúp thuận tiện cho việc lắp đặt và bảo trì. Thiết kế có gioăng cao su tại các lỗ dẫn cáp giúp ngăn chặn bụi và nước xâm nhập.
- Sản phẩm đi kèm đầy đủ các phụ kiện như adapter SC, pigtail, khay hàn quang, bộ dụng cụ lắp đặt và gioăng cao su dự phòng. Điều này giúp người dùng dễ dàng thực hiện lắp đặt và bảo trì.
Thông số kỹ thuật: Hộp phối quang ODF 16Fo outdoor full phụ kiện SC
1. Thông số cơ bản
|
Tiêu chí
|
Thông số
|
|
Tên sản phẩm
|
Hộp phối quang ODF 16Fo outdoor
|
|
Mã sản phẩm
|
F-F224C-SC
|
|
Số cổng quang
|
16 cổng
|
|
Loại đầu nối
|
SC (Single Connector)
|
|
Chất liệu vỏ
|
Nhựa ABS + PC chống tia UV
|
|
Màu sắc
|
Xám hoặc trắng
|
|
Kích thước (DxRxC)
|
300mm x 220mm x 80mm (±5mm)
|
|
Trọng lượng
|
Khoảng 3.5kg (bao gồm phụ kiện)
|
2. Đặc tính kỹ thuật
|
Tiêu chí
|
Thông số
|
|
Tiêu chuẩn chống nước, bụi
|
IP65
|
|
Khả năng chịu va đập
|
IK08
|
|
Nhiệt độ hoạt động
|
-40°C đến +70°C
|
|
Độ ẩm tương đối
|
0% đến 95% (không ngưng tụ)
|
|
Tuổi thọ dự kiến
|
> 10 năm trong điều kiện sử dụng bình thường
|
3. Thông số kỹ thuật Adapter SC
|
Tiêu chí
|
Thông số
|
|
Loại
|
SC Simplex
|
|
Vật liệu thân
|
Nhựa công nghiệp
|
|
Vật liệu ống sleeve
|
Gốm Zirconia
|
|
Suy hao chèn
|
≤ 0.3 dB
|
|
Suy hao phản xạ
|
≤ -50 dB (PC), ≤ -60 dB (UPC)
|
|
Độ bền cơ học
|
≥ 1000 lần cắm/rút
|
|
Lực kéo cáp
|
≥ 60N
|
4. Thông số kỹ thuật Pigtail SC
|
Tiêu chí
|
Thông số
|
|
Loại sợi
|
SingleMode 9/125μm
|
|
Đường kính áo jacket
|
0.9mm
|
|
Chiều dài tiêu chuẩn
|
1.5m (có thể điều chỉnh theo yêu cầu)
|
|
Suy hao
|
≤ 0.3 dB/km @ 1310nm, ≤ 0.2 dB/km @ 1550nm
|
|
Suy hao uốn cong
|
≤ 0.05 dB (100 vòng với đường kính 30mm)
|
|
Dải nhiệt độ hoạt động
|
-20°C đến +70°C
|
Cấu tạo và thiết kế
- Vỏ ngoài:
- Chất liệu: Nhựa ABS + PC chống tia UV
- Độ dày vỏ: 2.5mm (±0.2mm)
- Cơ chế đóng mở: Bản lề và khóa an toàn
- Khay hàn quang:
- Số lượng: 2 khay
- Dung lượng mỗi khay: 8 mối hàn
- Vật liệu: Nhựa PC chịu nhiệt
- Hệ thống quản lý cáp:
- Bán kính uốn cong tối thiểu: 30mm
- Rãnh dẫn cáp: Thiết kế đa hướng
- Cửa vào cáp:
- Số lượng: 4 cửa
- Đường kính tối đa cáp: 16mm
- Panel gắn Adapter:
- Dung lượng: 16 vị trí SC
- Vật liệu: Nhựa ABS chống cháy
Phụ kiện đi kèm
|
Phụ kiện
|
Số lượng
|
|
Adapter SC
|
16 cái
|
|
Pigtail SC
|
16 sợi
|
|
Ống co nhiệt
|
16 cái
|
|
Khay hàn quang
|
2 khay
|
|
Dây đai treo
|
2 bộ
|
|
Vít nở treo tường
|
1 bộ
|
|
Ty treo
|
1 bộ
|
|
Băng dính cách điện
|
1 cuộn
|
|
Dây thít nhựa
|
20 sợi
|
Khả năng mở rộng và tương thích
Khả năng nâng cấp: Có thể mở rộng lên 24 cổng với bộ kit nâng cấp
Tương thích với các loại cáp: Cáp treo, cáp luồn cống, cáp chôn trực tiếp
Hỗ trợ các loại sợi quang: SingleMode, MultiMode
Bảo hành và hỗ trợ
Thời gian bảo hành: 24 tháng
Hỗ trợ kỹ thuật: 24/7
Thời gian dự kiến sẵn có phụ tùng thay thế: 5 năm kể từ ngày mua
Lưu ý quan trọng
Đảm bảo lắp đặt theo hướng dẫn để duy trì tính năng chống nước và bụi
Kiểm tra và vệ sinh định kỳ 6 tháng/lần để đảm bảo hiệu suất tối ưu
Sử dụng các phụ kiện chính hãng để đảm bảo tính tương thích và hiệu suất
Hộp phối quang ODF 16FO outdoor full PK là lựa chọn hoàn hảo cho các dự án mạng cáp quang quy mô lớn. Với thiết kế bền bỉ, tính năng linh hoạt và phụ kiện đầy đủ, sản phẩm này đáp ứng hiệu quả nhu cầu của nhiều ứng dụng viễn thông khác nhau, đảm bảo hiệu suất và độ tin cậy trong mọi điều kiện thời tiết.
