ODF 48FO outdoor nhựa full phụ kiện SC/APC

1. Giới thiệu tổng quan

Hộp phối quang ODF (Optical Distribution Frame) 48FO outdoor nhựa là một sản phẩm chuyên dụng được thiết kế để đáp ứng nhu cầu quản lý và phân phối cáp quang trong các môi trường ngoài trời đòi hỏi khắt khe. Với khả năng hỗ trợ 48 cổng quang và được trang bị đầy đủ phụ kiện SC/APC, sản phẩm này là lựa chọn lý tưởng cho các dự án viễn thông và mạng cáp quang quy mô lớn, đặc biệt là trong các ứng dụng FTTx (Fiber to the x) và mạng truyền dẫn băng rộng.

2. Đặc điểm kỹ thuật

2.1 Thông số cơ bản

2.2 Đặc tính kỹ thuật

• Tiêu chuẩn chống nước, bụi: IP68 (bảo vệ hoàn toàn khỏi bụi và tia nước từ mọi hướng)
• Nhiệt độ hoạt động: -40°C đến +85°C
• Độ ẩm tương đối: < 95% (ở 30°C)
• Khả năng chịu lực: Chống va đập IK08
• Cấu trúc: Thiết kế modular với khay quang có thể tháo rời
• Dung lượng sợi quang: Tối đa 48 sợi, có thể mở rông
• Loại sợi quang tương thích: SingleMode 9/125μm
•

2.3 Thông số kỹ thuật Adapter SC/APC

2.4 Thông số kỹ thuật Pigtail SC/APC

3. Cấu tạo và thiết kế

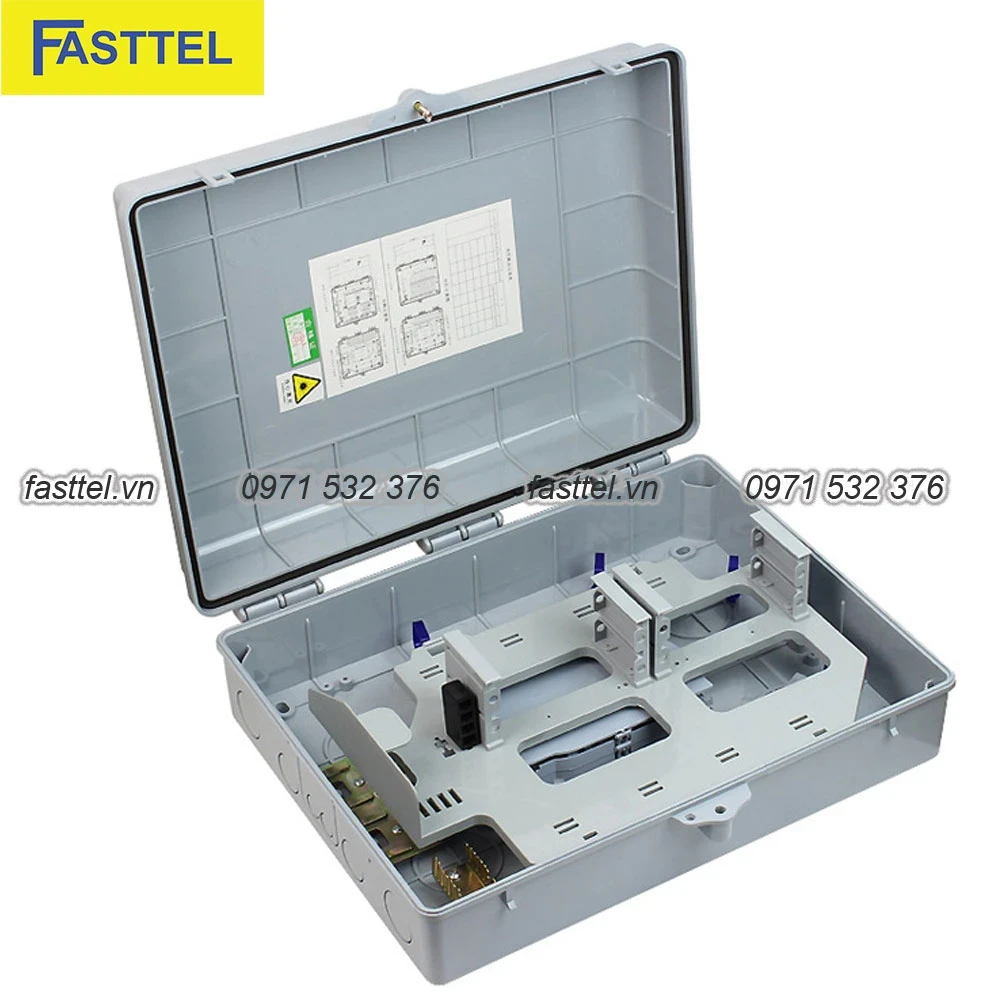

ODF 48FO outdoor nhựa được thiết kế với cấu trúc module hóa, bao gồm:

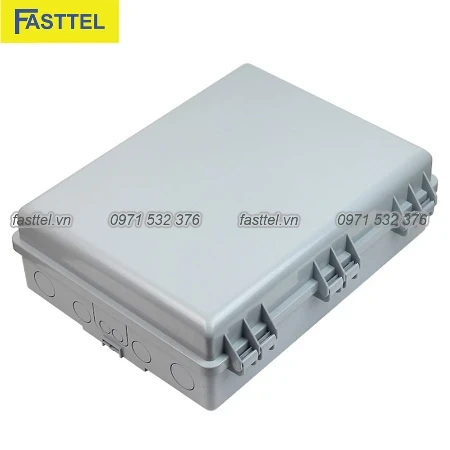

• Vỏ ngoài chắc chắn: Làm từ nhựa ABS + PC chất lượng cao, chống tia UV, đảm bảo độ bền và khả năng chống chịu thời tiết tốt.

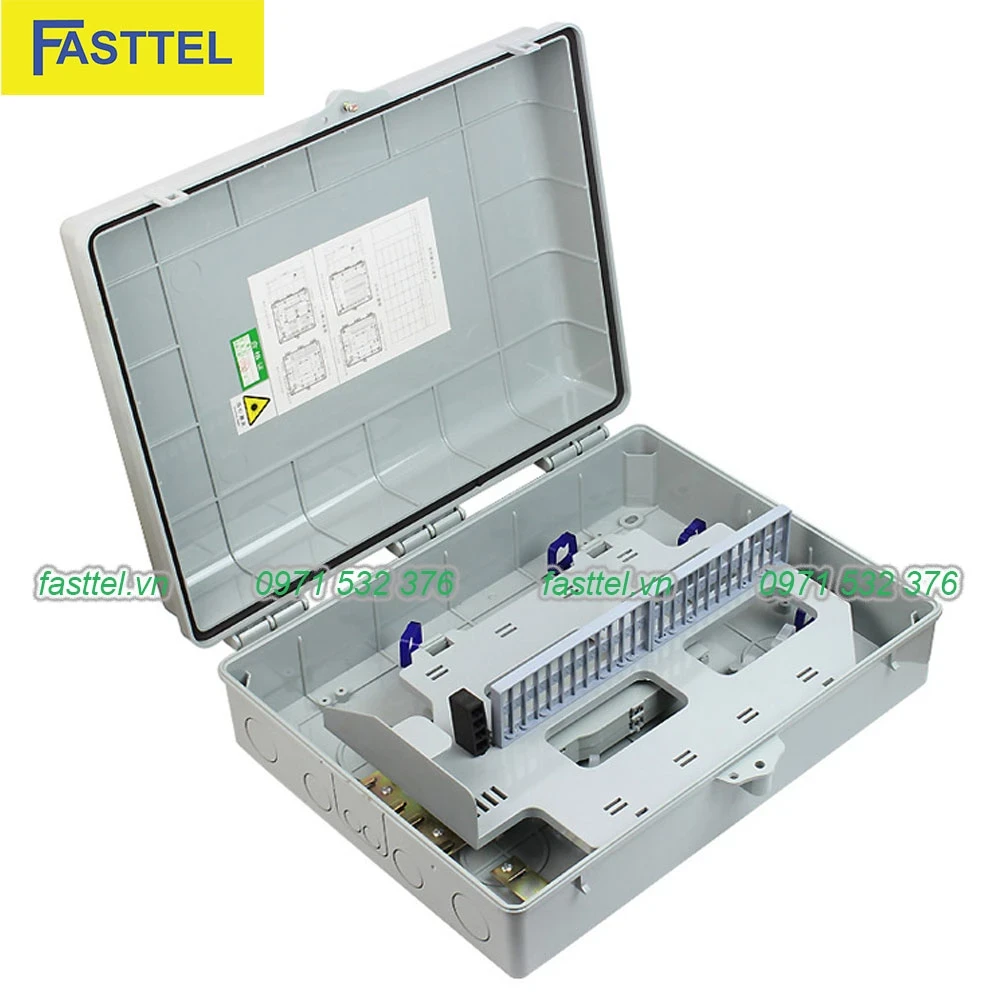

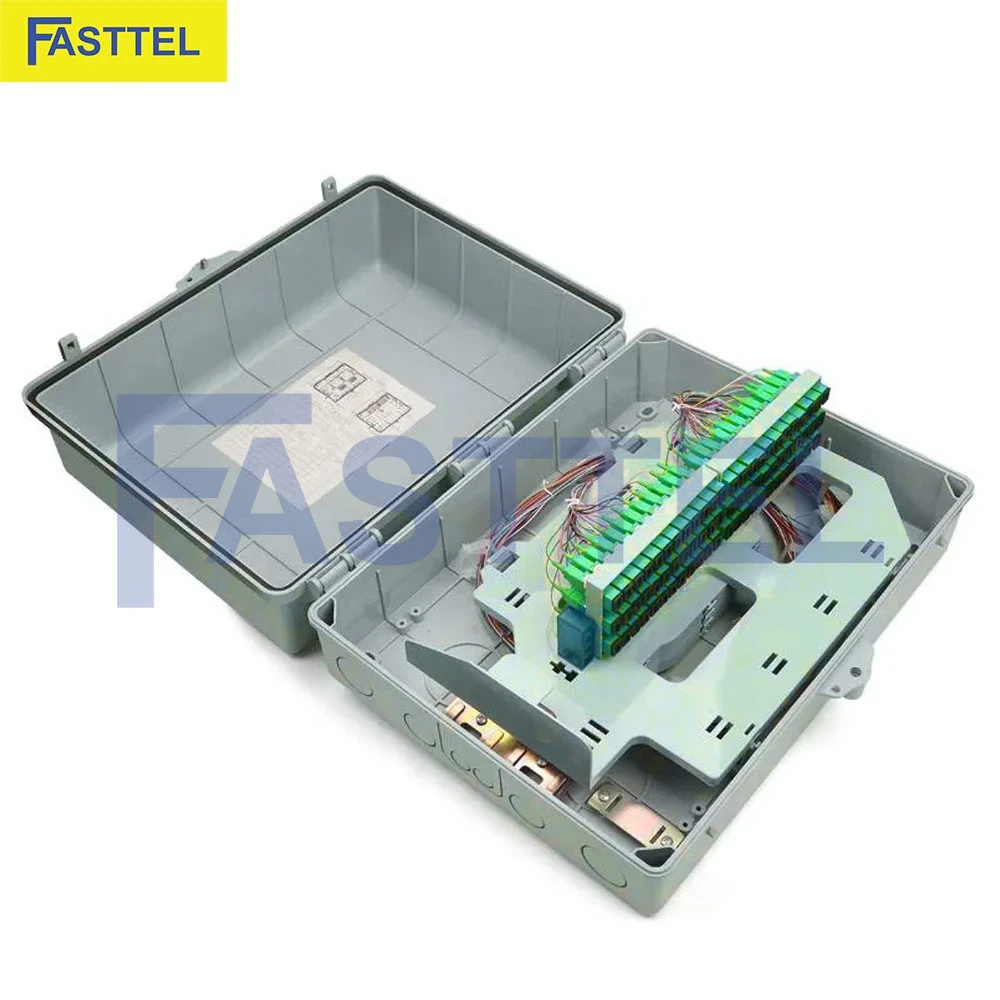

• Khung gắn Adapter: Có thể tháo rời, hỗ trợ 48 Adapter SC/APC.

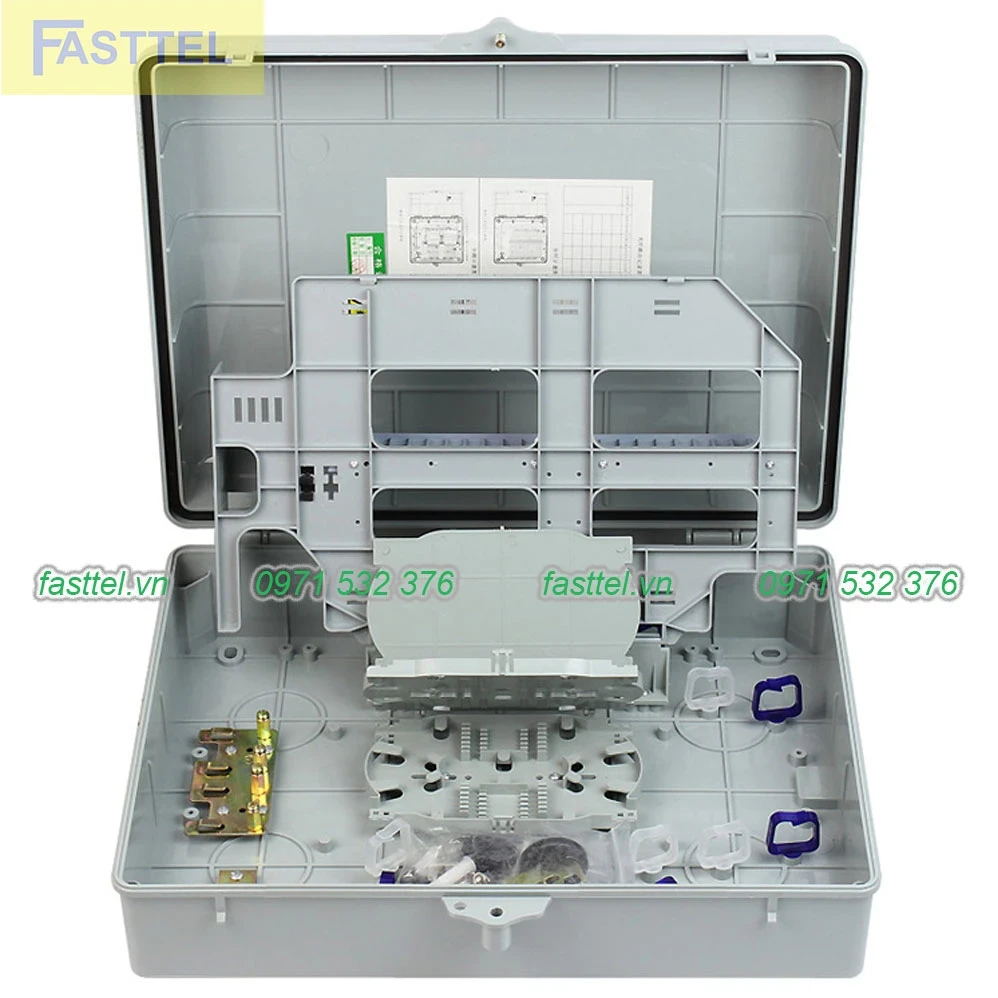

• Khay hàn quang: Thiết kế đa tầng, mỗi tầng có thể chứa 12 hoặc 24 mối hàn, tùy thuộc vào cấu hình.

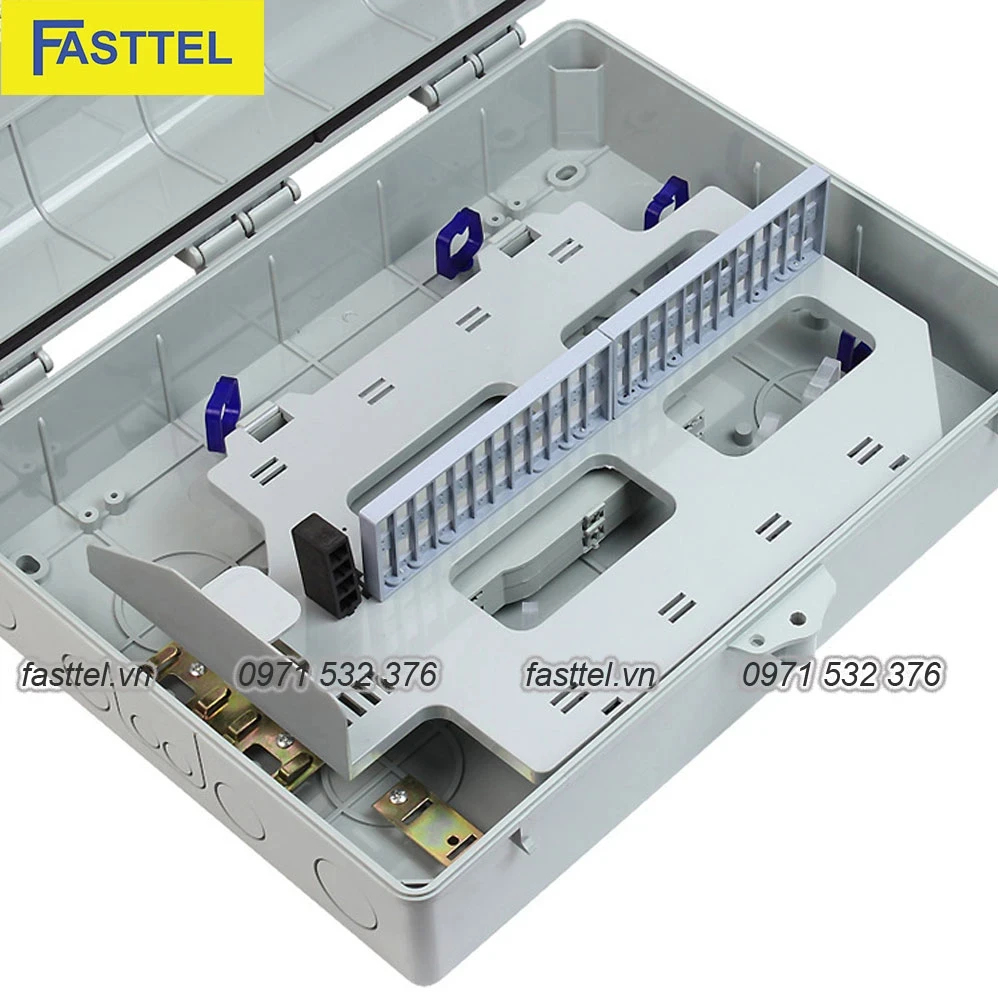

• Hệ thống quản lý cáp: Bao gồm các rãnh dẫn cáp và dây nhảy, đảm bảo sắp xếp gọn gàng và bảo vệ sợi quang.
• Cửa mở phía trước: Thiết kế cửa mở rộng, tạo điều kiện thuận lợi cho việc lắp đặt và bảo trì.

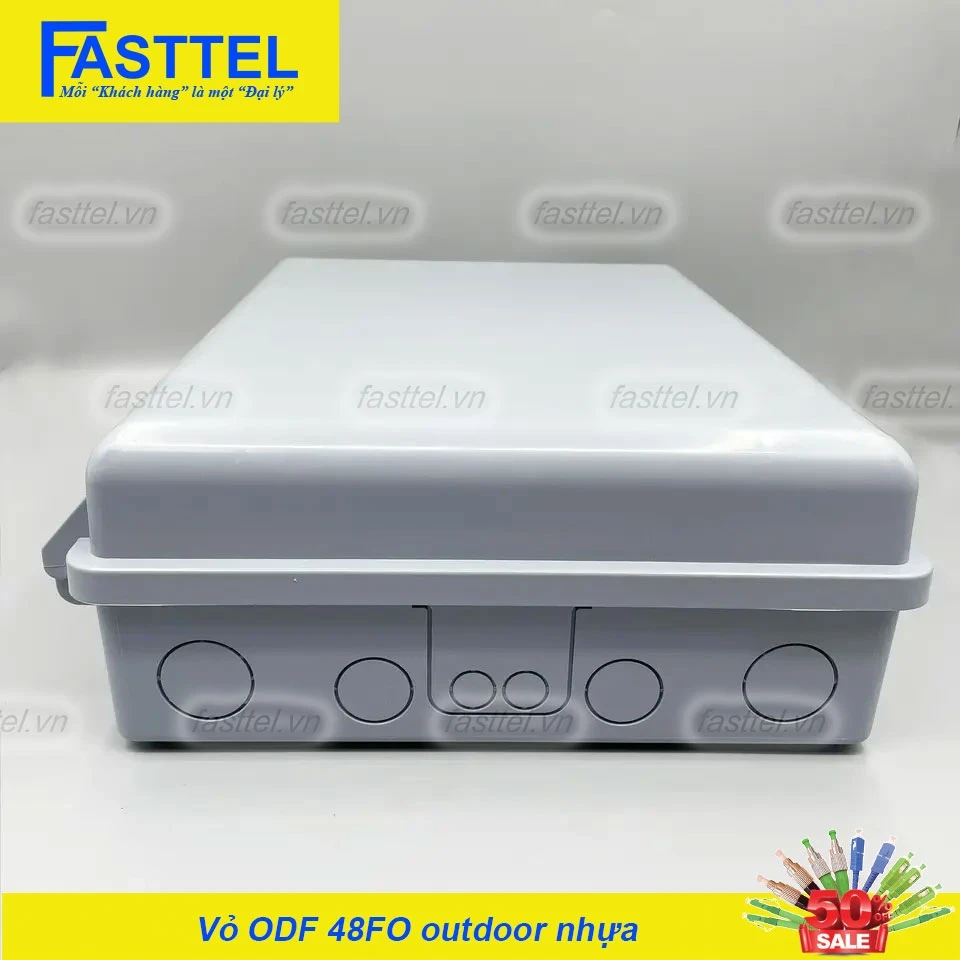

• Lỗ dẫn cáp: Được trang bị gioăng cao su và ống lồng bảo vệ, ngăn chặn sự xâm nhập của nước và bụi.
• Khóa an toàn: Hệ thống khóa chắc chắn, bảo vệ các thành phần bên trong khỏi sự can thiệp trái phép.

4. Phụ kiện đi kèm

• 48x Adapter SC/APC
• 48x Pigtail SC/APC (1.5m)
• 48x Ống co nhiệt bảo vệ mối hàn
• 4x Khay hàn quang 12 sợi hoặc 2x khay hàn 24 sợi
• 1x Bộ dụng cụ lắp đặt (dây thít, băng dính cách điện, ốc vít, nhãn đánh dấu)

5. Ứng dụng

ODF 48FO outdoor nhựa được thiết kế để sử dụng trong nhiều ứng dụng khác nhau, bao gồm:

• Mạng FTTx: Triển khai mạng cáp quang đến nhà, văn phòng, doanh nghiệp.
• Hệ thống viễn thông: Trạm BTS, trung tâm dữ liệu ngoài trời.
• Mạng đô thị thông minh: Hệ thống camera an ninh, đèn giao thông thông minh.
• Khu công nghiệp: Kết nối mạng giữa các nhà máy và văn phòng.
• Hệ thống CATV: Phân phối tín hiệu truyền hình cáp.
• Mạng campus: Kết nối giữa các tòa nhà trong khuôn viên trường học, bệnh viện.

6. Lợi ích và ưu điểm

• Dung lượng cao: Hỗ trợ 48 kết nối quang, đáp ứng nhu cầu của các dự án quy mô lớn.
• Độ bền cao: Thiết kế chống thấm nước, bụi và tia UV, phù hợp với môi trường khắc nghiệt.
• Linh hoạt trong lắp đặt: Có thể lắp đặt trên cột, tường hoặc trong hầm cáp.
• Quản lý cáp hiệu quả: Cấu trúc module và hệ thống quản lý cáp giúp tổ chức và bảo trì dễ dàng.
• Hiệu suất truyền dẫn cao: Sử dụng công nghệ SC/APC, giảm thiểu suy hao và tăng chất lượng tín hiệu.
• Bảo mật: Hệ thống khóa an toàn bảo vệ khỏi sự can thiệp trái phép.
• Khả năng mở rộng: Thiết kế cho phép nâng cấp và mở rộng hệ thống trong tương lai.

7. Hướng dẫn lắp đặt cơ bản

• Chọn vị trí lắp đặt phù hợp, đảm bảo khả năng chịu lực và bảo vệ.
• Cố định hộp ODF vào cột hoặc tường bằng dây đai Inox hoặc vít nở.
• Mở nắp hộp và lắp đặt các Adapter SC/APC vào khung gắn.
• Luồn cáp quang vào hộp qua các lỗ dẫn cáp, đảm bảo sử dụng gioăng cao su đúng cách.
• Tách sợi quang và hàn nối với Pigtail SC/APC.
• Bảo vệ mối hàn bằng ống co nhiệt và sắp xếp gọn gàng trong khay hàn.
• Kết nối đầu còn lại của Pigtail vào Adapter.
• Sắp xếp và cố định cáp trong hệ thống quản lý cáp.
• Kiểm tra kỹ lưỡng tất cả các kết nối và đóng nắp hộp, đảm bảo độ kín.

8. Bảo trì và bảo dưỡng

• Thực hiện kiểm tra định kỳ (3-6 tháng/lần) tình trạng của hộp ODF.
• Kiểm tra độ kín của cửa và các lỗ dẫn cáp, thay thế gioăng cao su nếu cần.
• Vệ sinh bên ngoài hộp ODF bằng vải mềm, tránh sử dụng hóa chất mạnh.
• Kiểm tra và siết chặt lại các kết nối nếu cần thiết.
• Đảm bảo các lỗ thông hơi không bị tắc nghẽn.
• Kiểm tra tình trạng của các Adapter và Pigtail, thay thế nếu phát hiện hư hỏng.

9. Kết luận

ODF 48FO outdoor nhựa full phụ kiện SC/APC là giải pháp toàn diện cho việc quản lý và phân phối cáp quang trong môi trường ngoài trời. Với thiết kế chắc chắn, khả năng chống chịu thời tiết xuất sắc, và dung lượng cao, sản phẩm này đáp ứng xuất sắc nhu cầu của các dự án viễn thông và mạng cáp quang quy mô lớn. Sự kết hợp giữa tính linh hoạt trong lắp đặt, hiệu suất truyền dẫn cao, và khả năng mở rộng làm cho ODF 48FO trở thành lựa chọn lý tưởng cho các nhà cung cấp dịch vụ mạng và các dự án cơ sở hạ tầng viễn thông hiện đại.
