Cáp Đồng Trục RG11 Treo

Trong các hệ thống truyền hình cáp, internet cáp đồng trục hay hệ thống camera giám sát ngoài trời, việc lựa chọn loại cáp phù hợp đóng vai trò cực kỳ quan trọng. Một trong những dòng cáp được sử dụng phổ biến hiện nay là cáp đồng trục RG11 treo – loại cáp chuyên dụng cho thi công treo trên cột điện hoặc hạ tầng viễn thông ngoài trời.

Nhờ khả năng truyền tín hiệu xa, suy hao thấp và độ bền cao, cáp RG11 treo được nhiều nhà mạng, đơn vị thi công hạ tầng và doanh nghiệp viễn thông lựa chọn. Trong bài viết dưới đây, chúng ta sẽ tìm hiểu chi tiết về cấu tạo, thông số kỹ thuật, ưu điểm và ứng dụng của cáp RG11 treo.

Cáp đồng trục RG11 treo là gì?

Cáp đồng trục RG11 treo (RG11 Messenger Cable) là loại cáp đồng trục có đường kính lớn hơn RG6, được thiết kế để truyền tín hiệu ở khoảng cách xa với mức suy hao thấp.

Điểm đặc biệt của loại cáp này là được tích hợp thêm dây treo chịu lực (Messenger Wire) làm từ thép mạ kẽm. Dây treo giúp cáp có thể kéo treo trực tiếp giữa các cột điện hoặc trụ viễn thông mà không gây áp lực lên lõi cáp.

Nhờ đó, cáp RG11 treo rất phù hợp với các hệ thống:

• Truyền hình cáp CATV
• Hạ tầng internet cáp đồng trục
• Hệ thống camera truyền tín hiệu xa
• Hệ thống truyền dẫn RF
• Hạ tầng viễn thông ngoài trời

So với RG6, cáp RG11 có khả năng truyền tín hiệu xa hơn và ổn định hơn, đặc biệt trong các tuyến cáp trục chính.

Cấu tạo cáp đồng trục RG11 treo

Cáp RG11 treo được thiết kế với nhiều lớp vật liệu nhằm đảm bảo khả năng truyền tín hiệu ổn định và chống nhiễu tốt.

1. Lõi dẫn trung tâm (Inner Conductor)

Lõi dẫn trung tâm là thành phần quan trọng nhất của cáp.

Thông thường lõi dẫn được làm từ:

• Đồng nguyên chất (Bare Copper)
• Thép mạ đồng (Copper Clad Steel – CCS)

Đường kính lõi RG11 thường khoảng 1.63mm, lớn hơn so với RG6. Điều này giúp:

• Giảm điện trở
• Giảm suy hao tín hiệu
• Tăng khoảng cách truyền dẫn

2. Lớp điện môi (Dielectric)

Bao quanh lõi dẫn là lớp điện môi, thường được làm từ Foam PE (Polyethylene dạng bọt).

Vai trò của lớp điện môi:

• Giữ khoảng cách ổn định giữa lõi và lớp chống nhiễu
• Giảm suy hao tín hiệu
• Tăng hiệu suất truyền dẫn

Nhờ cấu trúc Foam PE, tín hiệu RF có thể truyền đi ổn định hơn và ít bị méo tín hiệu.

3. Lớp chống nhiễu (Shielding)

Để đảm bảo tín hiệu không bị ảnh hưởng bởi các nguồn nhiễu điện từ bên ngoài, cáp RG11 được trang bị hệ thống chống nhiễu gồm:

• Lá nhôm (Aluminum Foil)
• Lưới nhôm (Aluminum Braiding)

Cấu trúc này giúp:

• Chống nhiễu EMI
• Chống nhiễu RF
• Bảo vệ tín hiệu khỏi tác động bên ngoài

Nhờ vậy, cáp RG11 treo có thể hoạt động tốt trong môi trường có nhiều thiết bị điện tử hoặc đường điện cao thế.

4. Lớp vỏ bảo vệ (Outer Jacket)

Lớp vỏ ngoài thường được làm từ nhựa PE hoặc PVC cao cấp.

Đối với cáp treo ngoài trời, lớp vỏ thường là PE chống tia UV để:

• Chịu được mưa nắng
• Chống lão hóa
• Chống nứt vỡ

Màu vỏ phổ biến nhất của cáp RG11 treo là màu đen.

5. Dây treo chịu lực (Messenger Wire)

Điểm khác biệt lớn nhất của cáp RG11 treo so với RG11 thông thường chính là dây treo chịu lực.

Dây treo thường được làm từ:

• Thép mạ kẽm
• Hợp kim chịu lực cao

Chức năng:

• Chịu lực kéo khi treo cáp
• Bảo vệ lõi cáp không bị căng
• Giúp thi công dễ dàng trên cột điện

Khoảng cách treo cáp có thể đạt 30 – 50 mét giữa các cột.

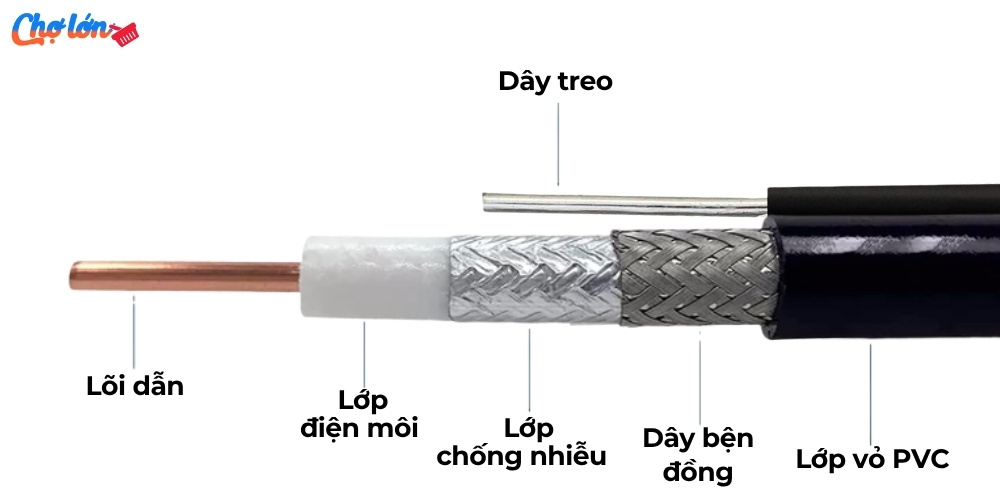

Cấu tạo cáp đồng trục RG11 treo

Ưu điểm của cáp đồng trục RG11 treo

• Truyền tín hiệu xa
  • Nhờ lõi dẫn lớn và cấu trúc tối ưu, RG11 có thể truyền tín hiệu xa hơn nhiều so với RG6. Trong nhiều hệ thống, khoảng cách truyền có thể đạt: 150 – 200 mét mà không cần bộ khuếch đại.
• Suy hao tín hiệu thấp

Đường kính lõi lớn giúp giảm điện trở và suy hao tín hiệu.

Điều này giúp hệ thống:

• Truyền hình cáp ổn định
• Internet ít bị nhiễu
• Camera truyền tín hiệu rõ nét

Chống nhiễu tốt

Nhờ cấu trúc Foil + Braid Shielding, cáp RG11 treo có khả năng:

• Chống nhiễu điện từ
• Chống nhiễu sóng RF
• Giữ tín hiệu ổn định

Phù hợp lắp đặt ngoài trời

Lớp vỏ PE chống UV giúp cáp có thể hoạt động tốt trong môi trường:

• Nắng nóng
• Mưa nhiều
• Độ ẩm cao

Đây là lý do cáp RG11 treo được sử dụng rộng rãi trong các tuyến cáp ngoài trời.

Dễ thi công treo cột

Dây messenger tích hợp giúp:

• Treo cáp trực tiếp trên cột điện
• Giảm chi phí phụ kiện
• Thi công nhanh hơn

So sánh cáp RG11 và RG6

Trong các hệ thống lớn, RG11 thường được dùng làm đường cáp chính, còn RG6 dùng cho dây nhánh vào thiết bị.

Ứng dụng của cáp RG11 treo

Cáp RG11 treo được sử dụng rộng rãi trong nhiều lĩnh vực.

Hệ thống truyền hình cáp

RG11 là lựa chọn phổ biến trong hệ thống CATV nhờ khả năng truyền tín hiệu ổn định và khoảng cách xa.

Hệ thống internet cáp đồng trục

Nhiều nhà mạng sử dụng RG11 trong hạ tầng mạng trục để truyền tín hiệu internet.

Hệ thống camera giám sát

Trong các dự án camera quy mô lớn, RG11 có thể giúp truyền tín hiệu camera đi xa hơn so với cáp RG6.

Hạ tầng viễn thông

Cáp RG11 treo thường được triển khai trên:

• Cột điện
• Trụ viễn thông
• Hệ thống cáp treo ngoài trời

Lưu ý khi thi công cáp RG11 treo

Để đảm bảo hệ thống hoạt động ổn định, cần lưu ý một số điểm khi thi công.

Không kéo căng trực tiếp vào lõi cáp

Lực kéo phải được đặt lên dây messenger, không phải thân cáp.

Khoảng cách cột treo hợp lý

Khoảng cách giữa các điểm treo nên:

30 – 50 mét

để tránh võng cáp.

Sử dụng kẹp treo chuyên dụng

Nên sử dụng các loại:

• Kẹp treo cáp viễn thông
• Khóa treo cáp
• Phụ kiện treo cáp

Nối đất hệ thống

Đối với tuyến cáp dài, việc nối đất chống sét là rất quan trọng để bảo vệ thiết bị.

Mua cáp đồng trục RG11 treo ở đâu uy tín?

Nếu bạn đang tìm kiếm cáp đồng trục RG11 treo chất lượng cao, hãy lựa chọn đơn vị cung cấp uy tín để đảm bảo:

• Chất lượng tín hiệu
• Độ bền sản phẩm
• Giá thành hợp lý
• Bảo hành rõ ràng

Tại Chợ Lớn JSC, chúng tôi cung cấp đa dạng các loại cáp viễn thông như:

• Cáp đồng trục RG6
• Cáp đồng trục RG11
• Cáp quang FTTH
• Phụ kiện mạng

Sản phẩm đảm bảo:

• Chất lượng ổn định
• Giá cạnh tranh
• Hỗ trợ kỹ thuật

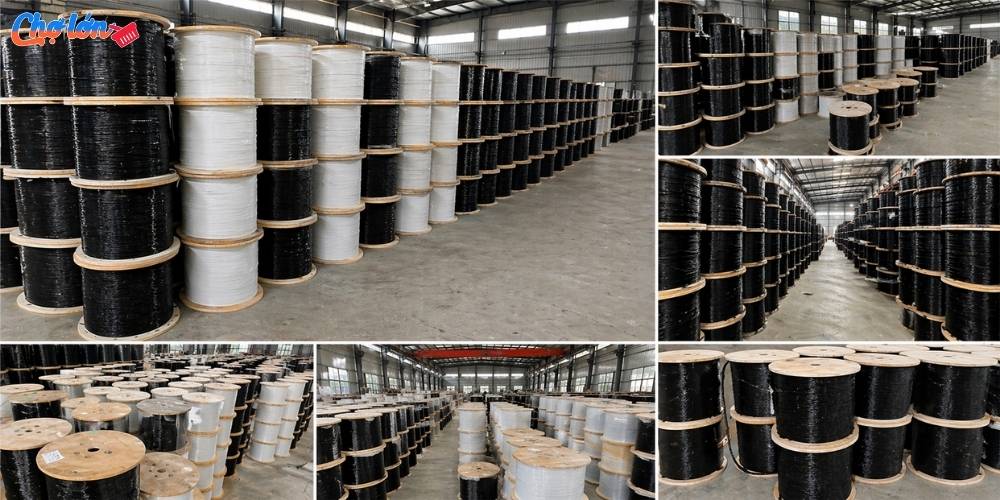

Cholonjsc luôn sẵn kho số lượng lớn

Kết luận

Cáp đồng trục RG11 treo là giải pháp lý tưởng cho các hệ thống truyền dẫn tín hiệu ngoài trời cần khoảng cách xa và độ ổn định cao.

Với cấu tạo chắc chắn, khả năng chống nhiễu tốt và dây treo chịu lực, RG11 treo giúp việc thi công hạ tầng viễn thông trở nên dễ dàng và hiệu quả hơn.

Nếu bạn đang triển khai hệ thống truyền hình cáp, internet hoặc camera ngoài trời, RG11 treo chắc chắn là lựa chọn đáng cân nhắc.
