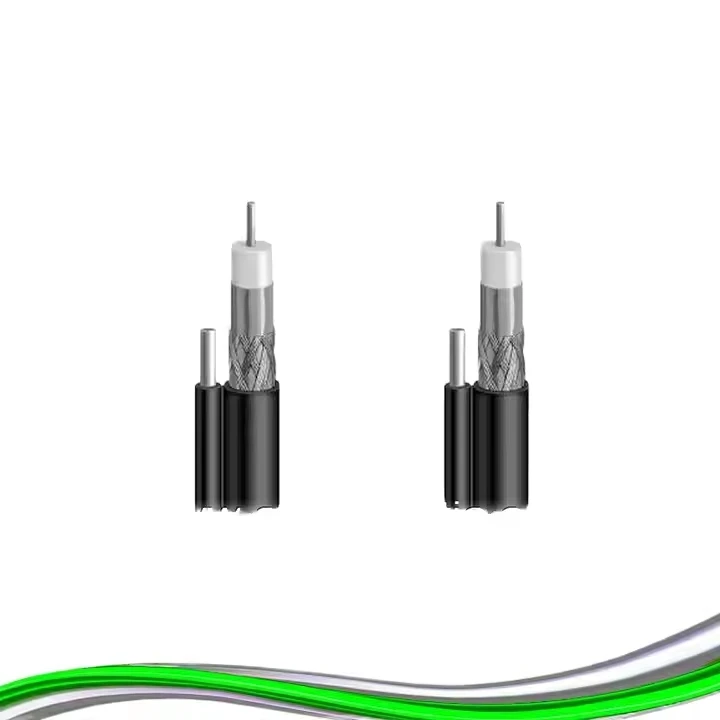

Cáp Đồng Trục RG11 luồn cống

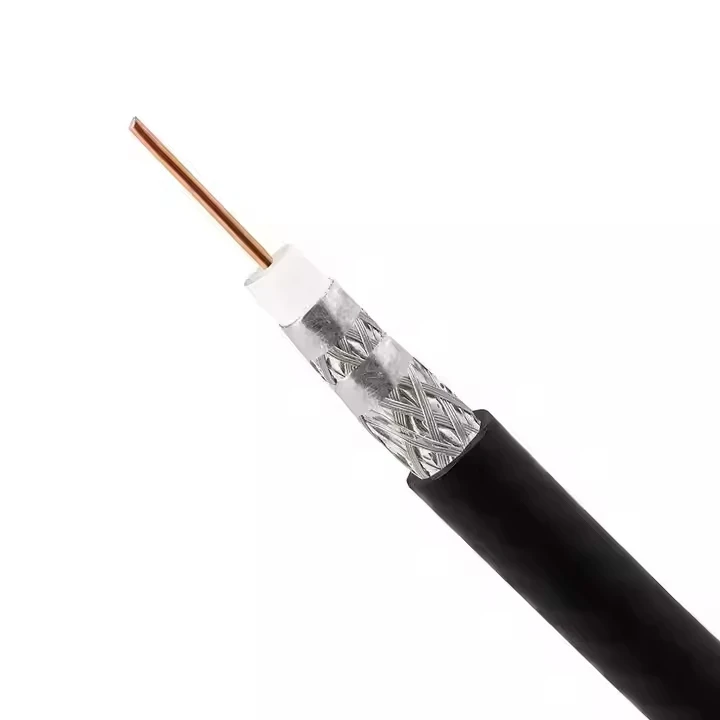

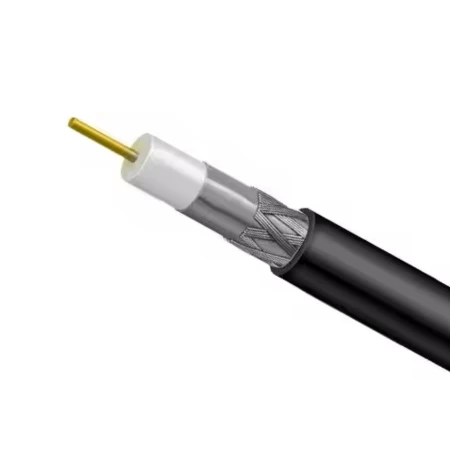

Cáp đồng trục RG11 (RG11 Coaxial Cable) là loại cáp đồng trục có trở kháng tiêu chuẩn 75 Ohm, được thiết kế để truyền tín hiệu tần số cao với khoảng cách xa mà vẫn đảm bảo chất lượng tín hiệu ổn định.

So với các loại cáp đồng trục phổ biến khác như RG6 hoặc RG59, cáp RG11 có:

• Đường kính lõi lớn hơn
• Lớp chống nhiễu dày hơn
• Khả năng suy hao tín hiệu thấp hơn

Nhờ những đặc điểm này, cáp RG11 thường được sử dụng trong các hệ thống yêu cầu truyền tín hiệu xa và ổn định.

Các hệ thống phổ biến sử dụng cáp đồng trục RG11 gồm:

• Hệ thống truyền hình cáp CATV
• Hệ thống camera giám sát CCTV
• Hệ thống anten vệ tinh
• Hệ thống Internet cáp đồng trục
• Các dự án hạ tầng viễn thông

1. Cấu Tạo Của Cáp Đồng Trục RG11

Cáp RG11 được thiết kế theo cấu trúc đồng trục (Coaxial Structure) nhằm tối ưu hóa khả năng truyền dẫn tín hiệu và giảm nhiễu điện từ. Một sợi cáp RG11 tiêu chuẩn gồm 4 lớp chính:

Lõi dẫn trung tâm (Center Conductor)

Đây là thành phần quan trọng nhất của cáp RG11, chịu trách nhiệm truyền tín hiệu.

Đặc điểm:

• Chất liệu: đồng nguyên chất hoặc thép mạ đồng (Copper Clad Steel – CCS)
• Đường kính lõi: khoảng 1.63mm
• Có khả năng dẫn điện tốt và ổn định.

Lõi dẫn càng lớn thì suy hao tín hiệu càng thấp, giúp tín hiệu truyền đi xa hơn.

Lớp điện môi (Dielectric Insulation)

Lớp điện môi có nhiệm vụ cách điện giữa lõi dẫn và lớp chống nhiễu.

Chất liệu phổ biến:

• Foam Polyethylene (PE Foam)
• Polyethylene đặc

Vai trò của lớp điện môi:

• Giữ khoảng cách ổn định giữa lõi và lớp chắn
• Duy trì trở kháng 75 Ohm
• Hạn chế suy hao tín hiệu

Lớp chống nhiễu (Shielding Layer)

Đây là lớp giúp bảo vệ tín hiệu khỏi các tác động nhiễu từ môi trường bên ngoài.

Lớp chống nhiễu của cáp RG11 thường gồm:

• Lớp lá nhôm (Aluminum Foil)
• Lưới kim loại (Braid Shield)

Một số loại RG11 cao cấp còn có cấu trúc Quad Shield (4 lớp chống nhiễu).

Chức năng chính:

• Chống nhiễu điện từ EMI
• Chống nhiễu tần số RF
• Bảo vệ tín hiệu truyền ổn định

Lớp vỏ ngoài (Outer Jacket)

Lớp vỏ ngoài giúp bảo vệ cáp khỏi các tác động vật lý và môi trường.

Vật liệu thường dùng:

• PVC – dùng trong nhà
• PE – dùng ngoài trời

Các đặc tính của lớp vỏ:

• Chống ẩm
• Chống tia UV
• Chống mài mòn

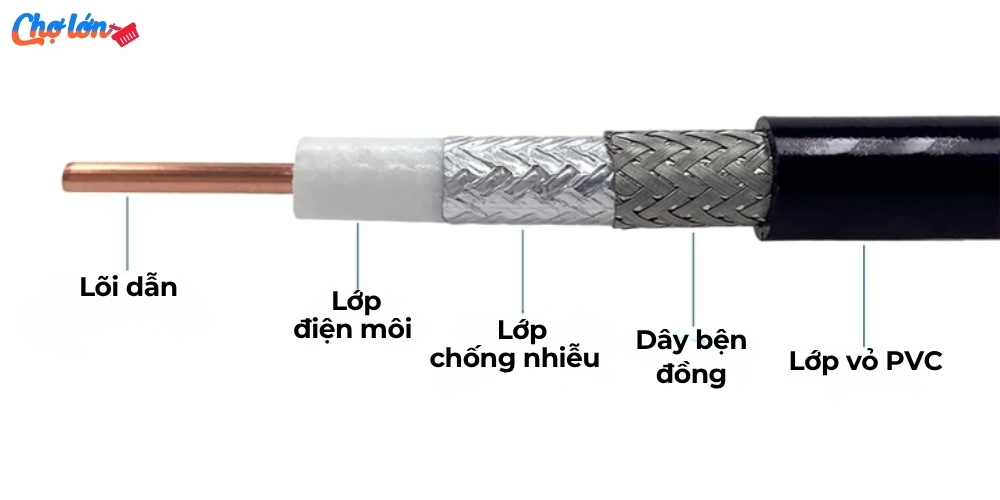

Cấu tạo của cáp đồng trục RG11

2. Ưu Điểm Của Cáp RG11

Cáp RG11 được sử dụng phổ biến trong các hệ thống truyền dẫn nhờ nhiều ưu điểm vượt trội.

Suy hao tín hiệu thấp

Nhờ lõi dẫn lớn và cấu trúc chống nhiễu tốt, cáp RG11 giúp giảm suy hao khi truyền tín hiệu ở khoảng cách dài.

Điều này đặc biệt quan trọng đối với các hệ thống truyền hình và camera.

Truyền tín hiệu xa

So với RG6, cáp RG11 có thể truyền tín hiệu xa hơn khoảng 30 – 50%.

Ví dụ:

• RG6: khoảng 60 – 70m
• RG11: có thể lên đến 100 – 150m

Khả năng chống nhiễu cao

Nhờ cấu trúc nhiều lớp chống nhiễu, RG11 có khả năng chống lại:

• Nhiễu điện từ
• Sóng vô tuyến
• Nhiễu từ thiết bị điện

Điều này giúp đảm bảo tín hiệu truyền ổn định.

Cáp đồng trục RG11 có độ bền cao

Cáp RG11 được thiết kế với lớp vỏ dày và chắc chắn nên có khả năng:

• Chống va đập
• Chống môi trường khắc nghiệt
• Chống tia UV

3. So Sánh Cáp RG11 Và RG6

Nhiều người thường phân vân giữa cáp RG11 và RG6. Dưới đây là bảng so sánh chi tiết.

Kết luận:

• RG6 phù hợp cho gia đình
• RG11 phù hợp cho hệ thống lớn hoặc truyền xa

4. Ứng Dụng Của Cáp RG11

Nhờ khả năng truyền tín hiệu ổn định, cáp RG11 được sử dụng rộng rãi trong nhiều lĩnh vực.

Hệ thống truyền hình cáp

Trong hệ thống CATV, RG11 thường được sử dụng để:

• Kết nối từ trạm phát đến bộ chia chính
• Truyền tín hiệu đến các khu vực xa

Hệ thống camera giám sát

Trong các dự án camera quy mô lớn, cáp RG11 giúp:

• Truyền tín hiệu hình ảnh ổn định
• Giảm suy hao tín hiệu khi truyền xa

Hệ thống anten vệ tinh

Cáp RG11 thường được sử dụng để kết nối:

• Anten vệ tinh
• Bộ thu tín hiệu

Hệ thống Internet cáp đồng trục

Các hệ thống Internet DOCSIS sử dụng cáp đồng trục để truyền dữ liệu tốc độ cao.

Trong các tuyến chính, cáp RG11 thường được sử dụng để đảm bảo tín hiệu ổn định.

5. Khi Nào Nên Sử Dụng Cáp RG11?

Bạn nên lựa chọn cáp RG11 trong các trường hợp sau:

• Khoảng cách truyền tín hiệu trên 70m
• Hệ thống cần độ ổn định cao
• Môi trường có nhiễu điện từ mạnh
• Hệ thống camera hoặc truyền hình quy mô lớn

6. Cách Lựa Chọn Cáp RG11 Chất Lượng

Khi chọn mua cáp RG11, bạn nên chú ý các yếu tố sau:

1. Chất liệu lõi: Nên chọn cáp có lõi đồng nguyên chất để đảm bảo truyền tín hiệu tốt.

2. Lớp chống nhiễu: Cáp RG11 tốt thường có:

• Foil + Braid
• Hoặc Quad Shield

3. Lớp vỏ ngoài: Nếu sử dụng ngoài trời nên chọn vỏ PE chống UV

4. Thương hiệu uy tín

Chọn nhà cung cấp có:

• Chứng nhận chất lượng
• Bảo hành rõ ràng

7. Mua Cáp RG11 Ở Đâu Uy Tín?

Nếu bạn đang tìm kiếm cáp RG11 chất lượng cao, hãy lựa chọn các đơn vị cung cấp uy tín để đảm bảo:

• Sản phẩm đạt tiêu chuẩn
• Tín hiệu truyền ổn định
• Giá thành cạnh tranh

Chợ Lớn JSC hiện cung cấp đa dạng các loại:

• Cáp RG11
• Cáp RG6
• Cáp camera
• Cáp truyền hình

Phù hợp cho cả dự án viễn thông, camera và hệ thống truyền hình.

Cáp đồng trục RG11 là giải pháp truyền tín hiệu hiệu quả cho các hệ thống yêu cầu khoảng cách xa và độ ổn định cao. Với cấu trúc chống nhiễu tốt, suy hao thấp và độ bền cao, cáp RG11 được ứng dụng rộng rãi trong truyền hình cáp, camera giám sát và các hệ thống viễn thông.

Nếu bạn đang tìm kiếm cáp đồng trục RG11 chất lượng, việc lựa chọn đúng sản phẩm và nhà cung cấp uy tín sẽ giúp đảm bảo hệ thống hoạt động ổn định lâu dài.
