Cùng tìm hiểu module quang hoạt động như thế nào trong mạng cáp quang

Module quang hoạt động như một thiết bị trung gian trong hệ thống mạng, thực hiện chức năng chuyển đổi qua lại giữa tín hiệu điện và tín hiệu quang để truyền nhận dữ liệu thông qua cáp quang. Đây là thành phần không thể thiếu trong các thiết bị mạng như switch, router và hệ thống truyền dẫn quang.

1. Module quang hoạt động như thế nào trong mạng cáp quang?

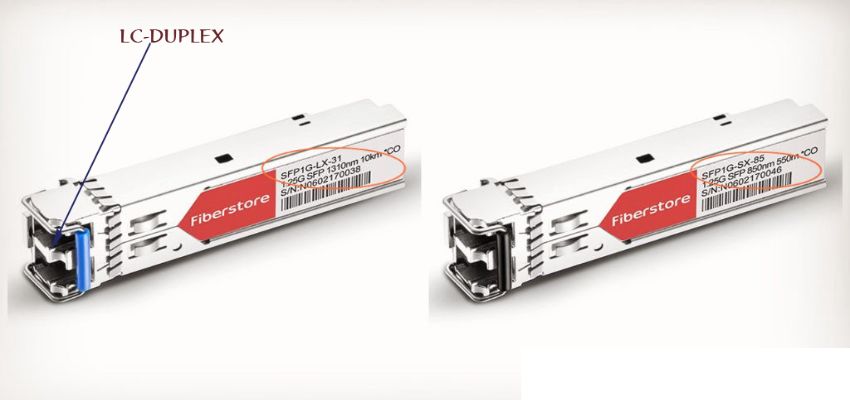

Hoạt động của Module quang trong mạng cáp quang

Module quang (Optical Transceiver) là thiết bị được gắn vào các switch, router hoặc thiết bị mạng để thực hiện việc truyền và nhận tín hiệu quang.

Trong mạng cáp quang, module quang hoạt động đóng vai trò như một “cầu nối” giữa hệ thống điện tử và môi trường truyền dẫn quang học. Khi dữ liệu được gửi đi từ thiết bị mạng, module quang sẽ chuyển đổi tín hiệu đó thành ánh sáng để truyền qua sợi quang, sau đó tiếp tục chuyển đổi ngược lại ở đầu nhận.

Bạn có thể tìm hiểu thêm về cấu trúc hệ thống tại: Cáp quang là gì?

2. Nguyên lý hoạt động của module quang trong truyền dẫn dữ liệu


Module quang hoạt động được chia thành 3 giai đoạn chính:

2.1. Chuyển đổi tín hiệu điện thành tín hiệu quang


Khi thiết bị mạng (switch/router) gửi dữ liệu, tín hiệu ban đầu là tín hiệu điện. Module quang sẽ sử dụng laser diode hoặc LED để biến tín hiệu này thành ánh sáng.

Ánh sáng này mang theo dữ liệu dưới dạng các xung quang học, cho phép truyền tải thông tin với tốc độ rất cao.

2.2. Truyền tín hiệu quang qua sợi cáp quang


Sau khi được chuyển đổi, tín hiệu ánh sáng sẽ truyền qua lõi sợi quang với tốc độ gần bằng tốc độ ánh sáng. Nhờ đặc tính suy hao thấp và khả năng chống nhiễu điện từ tốt, cáp quang có thể truyền dữ liệu đi rất xa mà vẫn đảm bảo chất lượng tín hiệu.

Tùy thuộc vào loại module quang sử dụng, khoảng cách truyền dẫn có thể từ vài trăm mét đến hàng chục hoặc hàng trăm kilomet.

2.3. Chuyển đổi tín hiệu quang trở lại tín hiệu điện


Tại đầu nhận, bộ thu (Receiver) bên trong module quang sử dụng cảm biến quang điện để nhận các xung ánh sáng từ sợi quang.

Sau đó, các tín hiệu ánh sáng được chuyển đổi thành tín hiệu điện và gửi đến thiết bị mạng như switch hoặc router để xử lý dữ liệu. Quá trình này diễn ra liên tục với tốc độ rất cao, đảm bảo việc truyền tải thông tin được ổn định và chính xác.

Xem thêm: Dây cáp quang dùng trong nhà và ngoài trời có gì khác biệt?

3. Những yếu tố ảnh hưởng đến hiệu quả hoạt động của module quang

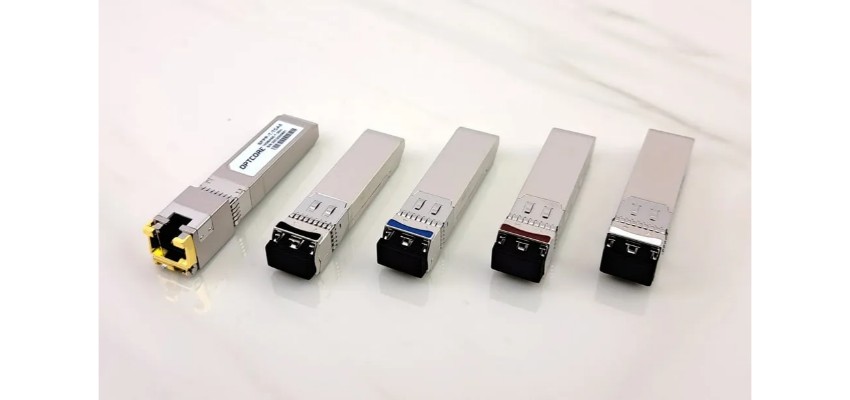

Yếu tố ảnh hưởng đến hiệu quả hoạt động của module quang

3.1. Khoảng cách và chất lượng đường truyền


Khoảng cách truyền dẫn là yếu tố ảnh hưởng trực tiếp đến hiệu quả hoạt động của module quang. Nếu sử dụng module không phù hợp với chiều dài tuyến cáp, tín hiệu có thể bị suy hao dẫn đến mất kết nối hoặc giảm hiệu suất truyền tải.

Ngoài ra, chất lượng sợi quang, số lượng mối hàn và đầu nối cũng ảnh hưởng đáng kể đến khả năng truyền dẫn dữ liệu.

3.2. Tính tương thích của thiết bị


Không phải tất cả các module quang đều tương thích với mọi thiết bị mạng. Mỗi hãng sản xuất như Cisco, Juniper, Huawei, MikroTik hoặc HP thường có những yêu cầu riêng về chuẩn module.

Việc lựa chọn module không tương thích có thể khiến thiết bị không nhận module hoặc hoạt động không ổn định.

3.3. Tốc độ truyền dữ liệu của module quang


Mỗi loại module quang được thiết kế cho một tốc độ truyền tải nhất định như:

• SFP: 1Gbps

• SFP+: 10Gbps

• SFP28: 25Gbps

• QSFP+: 40Gbps

• QSFP28: 100Gbps

Doanh nghiệp cần lựa chọn module quang hoạt động phù hợp với nhu cầu hiện tại và khả năng mở rộng trong tương lai để tối ưu chi phí đầu tư.

4. Lưu ý khi lựa chọn module quang đảm bảo hoạt động ổn định và bền bỉ

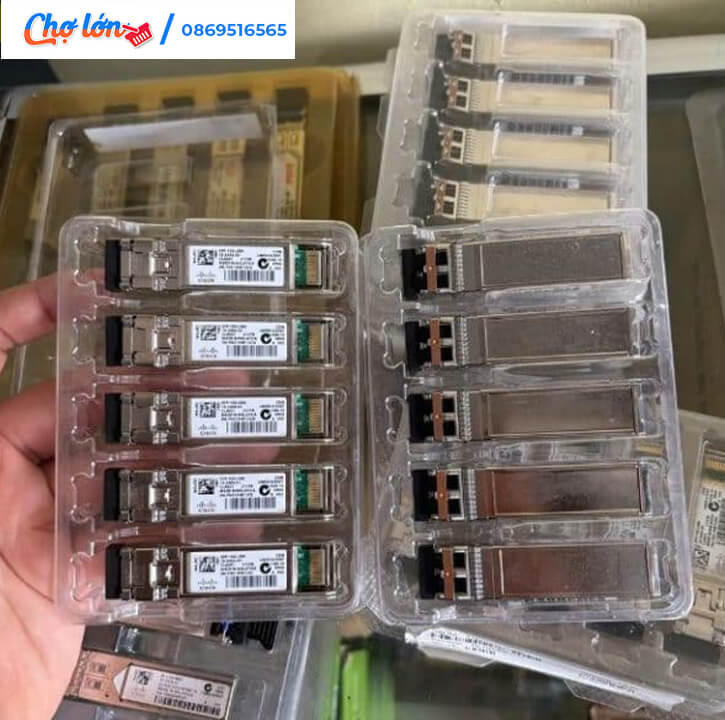

Những lưu ý khi lựa chọn module quang

Để hệ thống hoạt động hiệu quả, bạn nên lưu ý các yếu tố sau:

• Xác định đúng khoảng cách truyền dẫn.

• Lựa chọn chuẩn module tương thích với thiết bị mạng.

• Kiểm tra loại đầu kết nối (LC, SC, MPO...).

• Chọn đúng loại sợi quang Single Mode hoặc Multi Mode.

• Ưu tiên sản phẩm từ nhà cung cấp uy tín.

• Kiểm tra công suất phát và độ nhạy thu của module.

• Đảm bảo môi trường lắp đặt đạt tiêu chuẩn về nhiệt độ và độ ẩm.

Việc lựa chọn đúng module quang hoạt động không chỉ giúp hệ thống vận hành ổn định mà còn đảm bảo khả năng kết nối đồng bộ với các thiết bị mạng trong hệ thống, từ đó hạn chế tối đa các sự cố phát sinh trong quá trình sử dụng.

5. Câu hỏi thường gặp


Có thể sử dụng một module quang cho mọi loại thiết bị mạng không?

Không. Module quang cần tương thích với thiết bị mạng và chuẩn kết nối đang sử dụng.

Có cần thay thế module quang định kỳ không?

Không. Chỉ cần thay thế khi module bị hỏng hoặc không đáp ứng nhu cầu sử dụng.

Module quang có bắt buộc phải sử dụng trong mạng cáp quang không?

Có. Module quang giúp chuyển đổi tín hiệu điện và tín hiệu quang để truyền dữ liệu qua cáp quang.

Có thể sử dụng một module quang cho mọi loại thiết bị mạng không?

Không. Module quang cần tương thích với thiết bị mạng và chuẩn kết nối đang sử dụng.

Module quang Single Mode có truyền xa hơn Multi Mode không?

Có. Single Mode hỗ trợ khoảng cách truyền dẫn xa hơn đáng kể so với Multi Mode.

6. Kết luận


Module quang hoạt động đảm nhận vai trò chuyển đổi tín hiệu điện và tín hiệu quang, giúp dữ liệu được truyền tải nhanh chóng, ổn định và hiệu quả. Việc hiểu rõ nguyên lý hoạt động cũng như các yếu tố ảnh hưởng đến hiệu suất của module quang sẽ giúp doanh nghiệp lựa chọn giải pháp phù hợp, tối ưu chi phí đầu tư và đảm bảo hệ thống mạng vận hành bền vững trong dài hạn.
