Cáp quang cống kim loại 96FO single mode (đơn mode) chôn trực tiếp; bên trong chứa 96 sợi quang; đặt trong ống đệm lỏng, có nhồi lớp dầu chống ẩm, có màng ngăn ẩm, có 1 hoặc 2 lớp vỏ bằng nhựa HDPE màu đen; sử dụng luồn cống chôn trực tiếp vào lòng đất. Đặc biệt, cáp quang cống kim loại 96FO có thêm lớp băng thép nhăn gợn sóng nhằm bảo vệ sợi quang khỏi tác động ngoại lực và các loại côn trùng cắn.
Đặc biệt là, cáp quang cống kim loại 96FO có thêm lớp băng thép nhăn gợn sóng nhằm bảo vệ sợi quang khỏi tác động ngoại lực; đảm bảo độ bền của cáp, truyền tín hiệu quang đi xa với tốc độ tốt hơn.
Hãng sản xuất Vinacap/ Viettel M3/ LS
***Cấu trúc và đặc tính kỹ thuật :
- Sợi quang tiêu chuẩn G652.D
- Băng chống thấm quấn quanh lõi cáp
- Ống đệm lỏng nhồi dầu chứa 96 sợi quang
- Phần tử chịu lực trung tâm phi kim loại (FRP)
- Sợi chống thấm quấn quanh FRP
- Sợi aramid róc vỏ cáp
- Lớp nhựa HDPE bảo vệ bên ngoài
- Lớp băng thép gợn sóng
|
Loại sợi
|
Đơn mode
|
| Đường kính vỏ/ dung sai |
125.0µm/ ±1µm
|
Đường kính trường mode
+ Tại bước sóng 1310 nm/ dung sai
+ Tại bước sóng 1550 nm/ dung sai |
9.2 µm/ ±0.5µm
10.4 µm/ ±0.8µm
|
| Lỗi đồng tâm lõi |
≤ 0.5µm
|
| Độ méo vỏ sợi |
≤ 1%
|
| Đường kính vỏ bọc ngoài |
245 ± 5µm
|
| Bước sóng cắt |
≤ 1260 nm
|
| Hệ số suy hao
– Tại bước sóng 1310nm
+ Tối đa
+ Trung bình
– Tại bước sóng 1550nm
+ Tối đa
+ Trung bình
|
≤ 0.36 dB/km
≤ 0.35 dB/km
≤ 0.22 dB/km
≤ 0.21 dB/km
|
| Hệ số tán sắc bước sóng
– Tại bước sóng 1310nm
– Tại bước sóng 1550nm
|
≤ 3.5 ps/nm´km
≤ 18 ps/nm´km
|
***ĐẶC TÍNH VẬT LÝ, CƠ HỌC VÀ MÔI TRƯỜNG
Số sợi quang
Đường kính cáp
Tải trọng lớn nhất khi lắp đặt
Tải trọng lớn nhất khi làm việc
Lực nén lớn nhất khi lắp đặt
Dải nhiệt độ khi lắp đặt
Dải nhiệt độ khi làm việc
Bán kính uốn cong nhỏ nhất khi lắp đặt
Bán kính uốn cong nhỏ nhất sau khi lắp đặt
Tuổi thọ cáp |
96 Fo
9.0mm ÷13.0mm
2700N
1350N
2000N/100mm
-50C ÷650C
-100C ÷650C
≥ 10 lần đường kính cáp
≥ 20 lần đường kính cáp
≥ 15 năm |

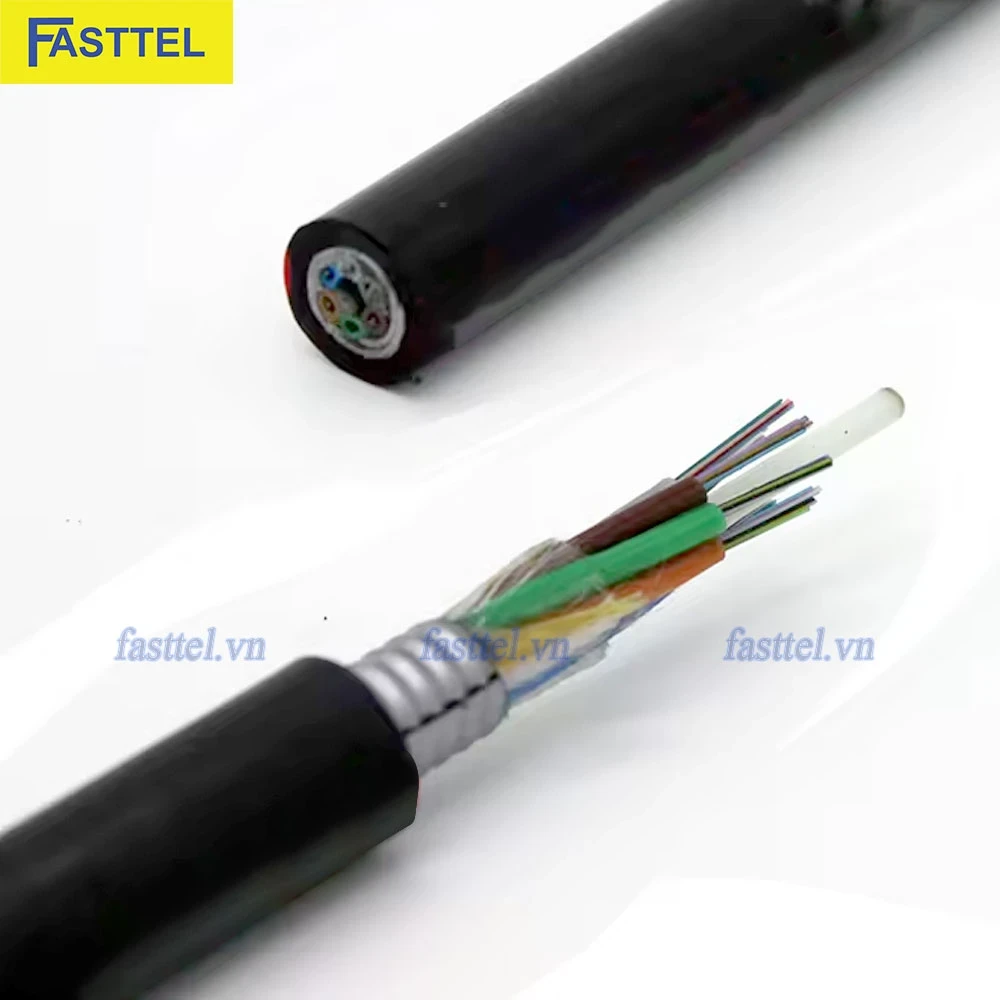

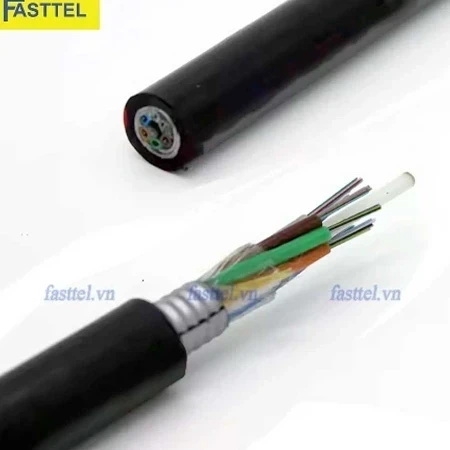

***HÌNH ẢNH CÁP
