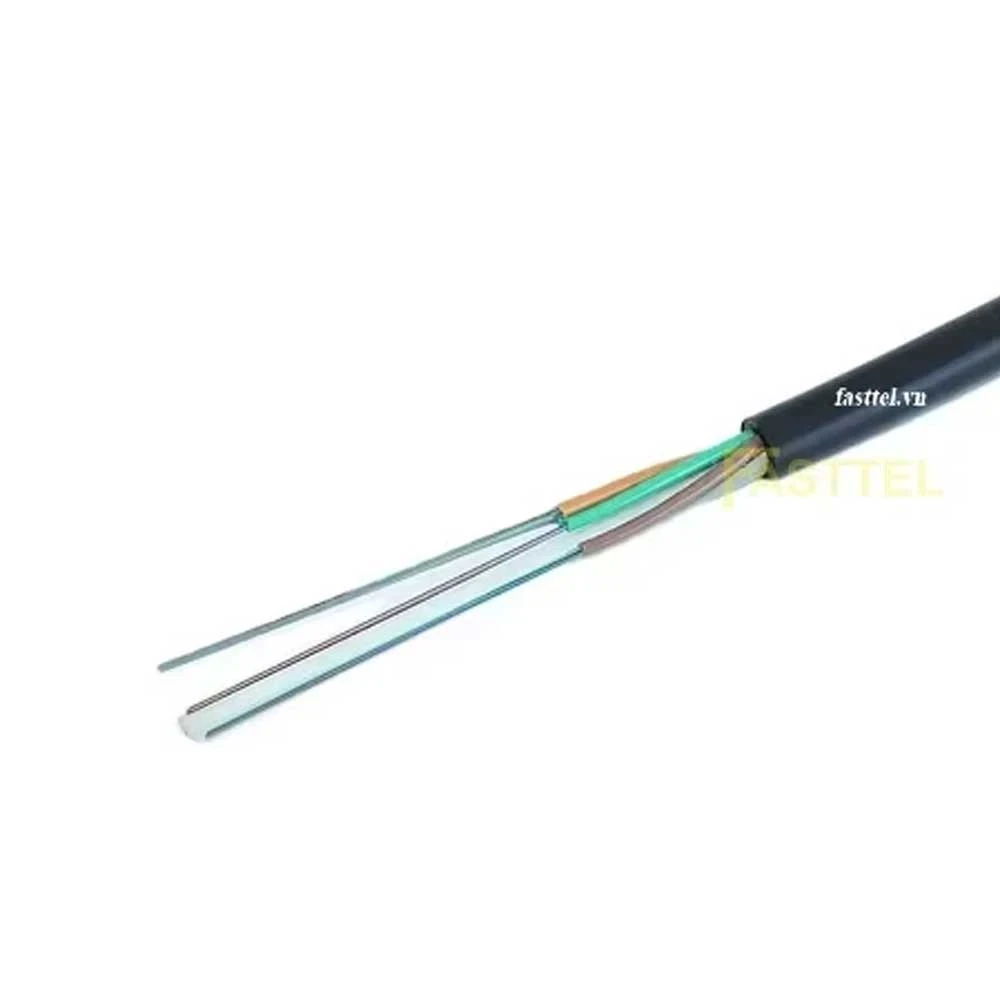

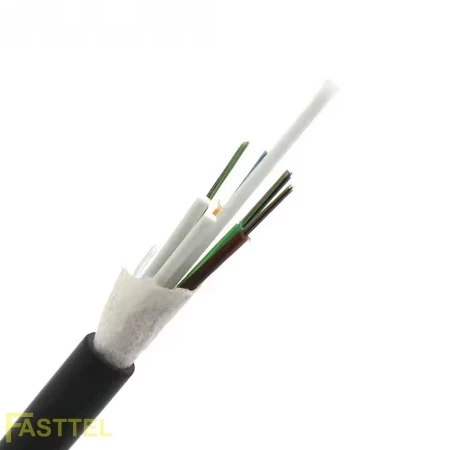

Cáp quang luồn cống 12FO phi kim loại là loại cáp phổ biến trên thị trường, được sử dụng rất rộng rãi, cáp được thiết kế để đi dưới cống ngầm đúng như tên gọi của nó. Cáp quang luồn cống 12FO phi kim loại hoàn toàn sử dụng chất liệu phi kim nhưng vẫn đảm bảo độ bền chắc, dẻo dai. Cáp cống phi kim loại 12FO sử dụng công nghệ ống đệm lỏng, có thể chứa từ 6-288 sợi quang trên 1 sợi cáp. Cáp được sản xuất đáp ứng các tiêu chuẩn TCN 68 – 160 : 1996 IEC, ITU-T:G 652

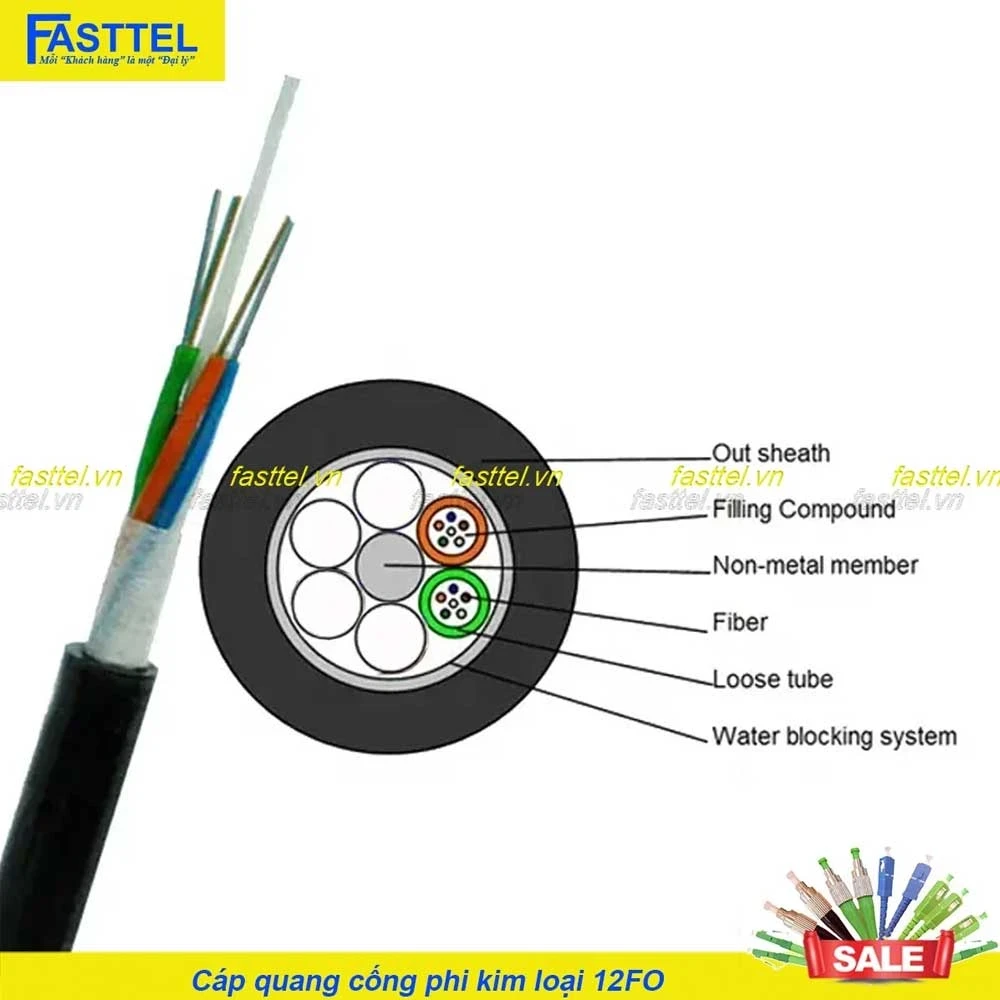

Sợi quang sử dụng trong cáp liên tục, không có mối hàn, hạn chế được tối đa suy hao tín hiệu. Sợi quang được di chuyển tự do trong ống đệm lỏng có chứa chất điền nhầy. Ống đệm lỏng bảo vệ tối đã cho sợi quang khỏi những tác động cơ học. khoảng trống giữa sợi quang và bề mặt trong của ống được phủ đầy bằng hợp chất đặc biệt chống sự thâm nhập của nước.
Bảng 1- Đường kính, trọng lượng và bán kính uốn cong nhỏ nhất của cáp:
|
Số sợi quang
|
Đường kính trung bình của cáp
(mm)
|
Trọng lượng
(kg/km)
|
Bán kính uốn cong nhỏ nhất
(mm)
|
| Có tải |
Không tải
|
| 4~30 |
9.3 |
77.6 – 82.2 |
215 |
110 |
| 31 ~ 60 |
10.4 |
94.2~96.7 |
230 |
120 |
| 61 ~ 72 |
11.1 |
110.9 ~113 |
240 |
120 |
| 73 ~ 96 |
12.7 |
145.6 ~148 |
273 |
136 |
| 97 ~ 144 |
16.1 |
220.7~225.5 |
350 |
175 |
Bảng 2 – Đặc tính cơ của cáp quang luồn cống 12 FO
| THÔNG SỐ KỸ THUẬT |
CHỈ TIÊU |
| Loại vỏ |
Nhựa HDPE màu đen chịu lực, chống tia tử ngoại và côn trùnggặm nhấm |
| Tải trọng cho phép lớn nhất khi lắp đặt |
£ 3.5kN |
| Tải trọng cho phép lớn nhất khi làm việc |
£ 2.5kN |
| Khả năng chịu nén |
2000N/10cm |
| Hệ số dãn nở nhiệt |
< 8.2×10-6/oC |
| Dải nhiệt độ làm việc |
-5 oC ~ 70 oC |
| Độ ẩm tương đối |
1~100% không đọng sương |
| Bán kính uốn cong nhỏ nhất khi lắp đặt |
≥ 20 lần đường kính ngoài của cáp |
| Bán kính uốn cong nhỏ nhất sau khi lắp đặt |
≥ 10 lần đường kính ngoài của cáp |
------------------------------------------------------------------------------------
