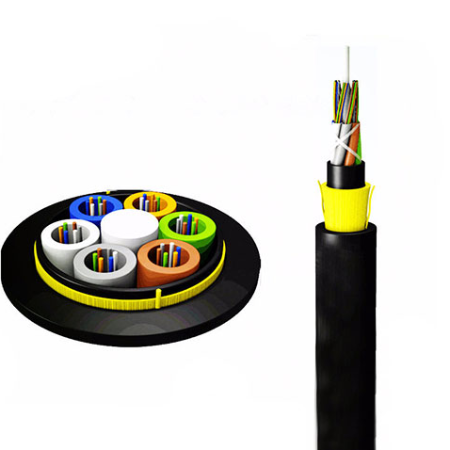

Cấu trúc Cáp quang ADSS 24FO:

1. Sợi quang tiêu chuẩn  G652.D
2. Ống đệm lỏng nhồi dầu chứa 24 sợi quang (24FO)
3. Phần tử chịu lực trung tâm phi kim loại (FRP)
4. Sợi chống thấm quấn quanh FRP
5. Băng chống thấm quấn quanh lõi cáp
6. Lớp bọc lót bảo vệ lõi cáp
7. sợi aramid gia cường
8. Lớp nhựa HDPE bảo vệ bên ngoài

Đặc tính kỹ thuật Cáp quang ADSS 24FO:

• Chiều dài tối đa: 5.000m
• Số sợi quang: 24 sợi
• Vỏ bảo vệ: Nhựa HDPE màu đen
• Bán kính cong nhỏ nhất khi lắp đặt: 20 lần đường kính ngoài của cáp
• Bán kính cong nhỏ nhất sau khi lắp đặt: 10 lần đường kính ngoài của cáp
• Sức bền kéo lớn nhất khi lắp đặt: 5.000N
• Lực kéo lớn nhất khi làm việc: 18.000N
• Sức bền nén lớn nhất khi lắp đặt: 500N/100mm
• Khả năng chịu va đập với E=10N.m r=150mm: 10 lần va đập
• Khoảng nhiệt độ bảo quản: -30 đến 60 độ
• Khoảng nhiệt độ khi lắp đặt:  -5 đến 50 độ C
• Khoảng nhiệt độ làm việc: -30 đến 60 độ C

Cáp quang ADSS 24FO rất thuận tiện cho việc đi ngoài trời, treo cột điện với khoảng vượt  200m. vừa là giải pháp tốt nhất truyền tín hiệu quang đi xa với tốc độ cao mà suy hao đường truyền thấp nhất.

Cáp quang ADSS 24FO là loại cáp quang Single mode 24FO treo cột điện phi kim loại – cáp quang ADSS sử dụng trên đường dây điện lực, luồn cống, thang máng cáp hoặc thi công những địa hình phức tạp khác

Cáp quang ADSS 24FO có 24 sợi quang hoặc theo tiếng anh là fiber cable 16 core, được sản xuất theo tiêu chuẩn: TCVN 6745-3: 2000

Mô tả Cáp quang ADSS 24FO:

•  Sợi quang sử dụng trong cáp liên tục, không có mối hàn, hạn chế được suy hao tín hiệu.
• Sợi quang nằm lỏng và di chuyển tự do trong ống đệm. Ống đệm lỏng bảo vệ sợi quang khỏi những tác động cơ học.
•  Các khoảng trống giữa sợi và bề mặt trong của ống được điền đầy bằng hợp chất đặc biệt chống sự thâm nhập của nước.
• Sử dụng công nghệ ống đệm lỏng được bện SZ xung quanh phần tử chịu lực trung tâm, bảo vệ cáp chịu được những tác động khi lắp đặt và môi trường
• Cáp được thiết kế với vật liệu hoàn toàn khô, nên cáp có đường kính nhỏ, gọn nhẹ, dễ dàng khi lắp đặt, xử lý và vận chuyển.
